産品詳情

主要特點

■ 比例模式最高測量準确度可達0.15mK（Pt25）；

■ 最高82通道多路測量及數據自動存儲；

■ 可直接控制溫度源；

■ 無線通信，支持手機遠程操作；

■ 創新設計接線探頭，适合各種接線頭接入。

産品概述

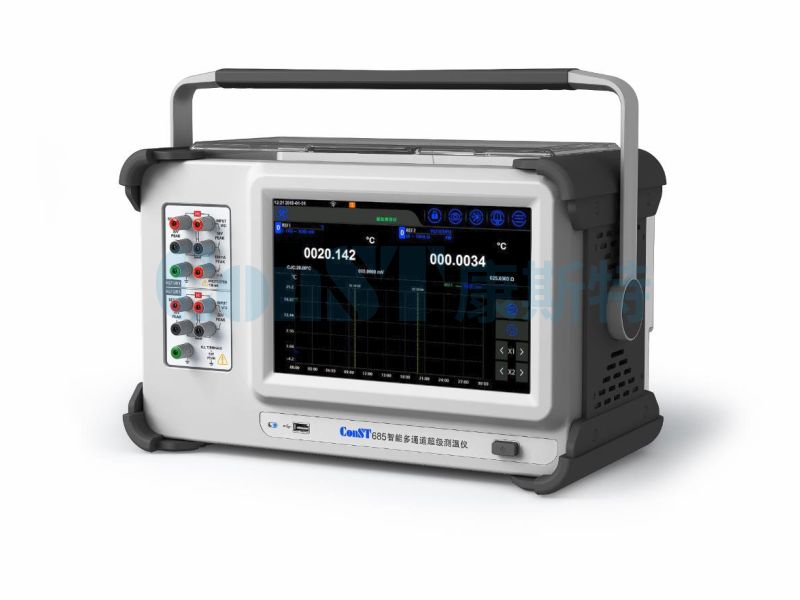

ConST685智能多通道超級測溫儀是康斯特推出的新一代智能多通道超級測溫儀，它将高精度電測技術、智能交互技術、行業深度需求高度整合，全面解決了現場溫濕場測試與記錄，實驗室溫度傳感器校準和檢定，它具有精度高、傳感器覆蓋多、功能豐富、使用方便等諸多優點。

ConST685可以測量熱電阻、熱電偶、熱敏電阻、溫度變送器、溫度開關、濕度傳感器、壓力傳感器、直流電壓、直流電流和直流電阻等信号，在電力、石化、計量、冶金、制藥、生物、食品及汽車制造等領域的運營、制造、科研工作中有着廣泛的用途，它是溫度檢定測試的理想選擇。

功能特點

■ 對于0℃的PT100熱電阻，測溫準确度高達0.004℃，對于0℃的S熱電偶，測溫準确度高達0.1℃；

■ 最高82通道掃描采數，最快測量速度 10通道/s；

■ 具備RX/RS比例測量模式，支持二等标準鉑電阻溫度計的檢定能力，對于Pt25，比例系數爲1的條件下，測溫準确度最高可達0.15mK；

■ 簡單的通道擴展技術，随心所欲，一根DSUB線纜快速實現通道擴展；

■ 相對傳統的電學儀表，更加側重精密溫度測量特性，原生支持恒流源換向、正反信号測量、寄生熱電勢消除、2、3、4線熱電阻測量、熱電偶内部冷端補償；

■ 全面支持熱阻、熱偶、熱敏電阻、溫度變送器、溫度開關；

■ 一指按壓端子連接技術(實用新型專利：ZL201821664780.X)，無需任何工具，快速完成香蕉插頭、裸線、鏟形插片、MiniTC等各種形式的溫度傳感器接線；

■ 采用先進的智能遠端接線技術，用戶無需在控制間和工作間反複走動，以核對被檢接線的正确性；

■ 完美的人機交互設計，10.1" TFT電容觸摸屏，分辨率高達1280*800，示數字、表格、圖形、曲線全面支持、等測試特性需求；一鍵U盤升級，大容量存儲，豐富的通訊接口，USB、LAN、WIFI一應俱全。

技術優勢

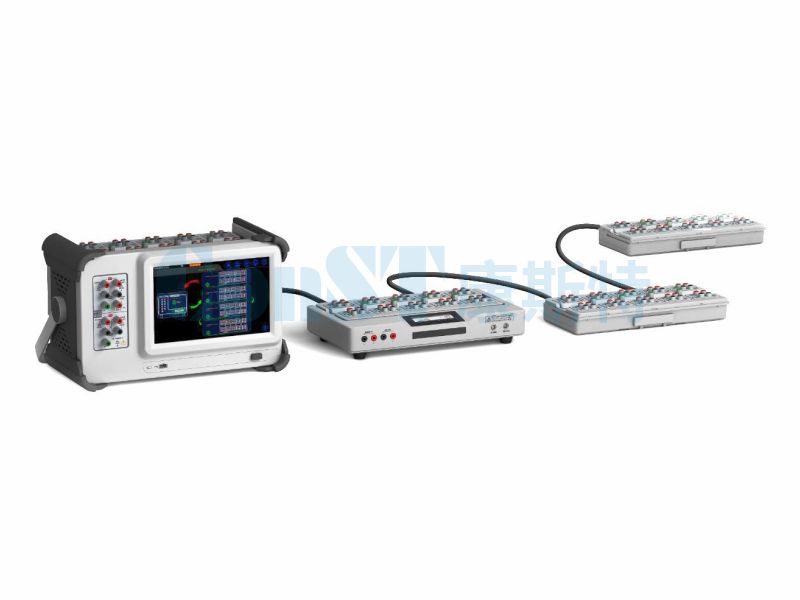

極簡通道擴展技術

随心所欲，一根DSUB線纜快速實現通道擴展。

創新的一指按壓技術

無需任何工具，快速完成香蕉插頭、裸線、鏟形插片、MiniTC等各種形式的溫度傳感器接線。

智能遠端接線技術

在标準溫度實驗室，測試人員需要在控制間和工作間反複走動，以核對接線的正确性。而685-03解決了這個麻煩的問題，測試人員在工作間隻需按685-03屏幕提示的被檢信息快速接線，并查看測量數值判斷接線正确。

超高測溫準确度

可以測量所有溫濕場相關的傳感器，當選擇Rx/Rs比例模式時，精度直追電橋，同時支持電信号和溫度顯示，更加具備恒流換向、正反測量、快速接線端子等專用測溫特性。

更專業的熱電偶、熱電阻測量技術

熱電偶支持内部冷端溫度補償，每2個通道共用一個補償溫度傳感器，大幅提高了冷端測溫的準确度；熱電阻支持2，3，4線測量，用戶不再需要通過多路開關和電測表的間接配合實現，大幅提高了熱電阻測溫的可靠性。

二等标準鉑電阻溫度計的檢定

RX/RS比例測量模式用于提高儀表測量精度，前面闆REF1通道連接被檢二等鉑電阻溫度計Rx，REF2通道連接外部标準電阻Rs。用戶可以使用ConST标準電阻作爲RS，如果想獲取更高的測量精度，可以使用更高等級的外部标準電阻。685前面闆通道支持1mA激勵電流和1.414倍激勵電流切換功能，通過該功能可以實現SPRT的自熱效應△t測試，同時完成零功率電阻值修正系數。

内置全面的傳感器庫

溫度傳感器、溫度變送器、溫度開關、濕度變送器、壓力變送器統統支持；用戶随意擴展、編輯自己的傳感器庫。

标準溫度實驗室、校準現場無縫切換

依托于685的便攜式設計，用戶想怎麽安裝，就怎麽安裝，想在哪用，就在哪用；依托于685極低的溫飄系數，在現場，指标依然出色。

組件介紹

■ ConST685-01多通道溫度信号掃描裝置

該掃描裝置主要用來切換熱電阻、熱電偶、熱敏電阻等溫度類信号；多功能接線端子塊：10個，每個端子塊支持2路2線連接或1路3/4線連接；每個端子塊内置1個冷端傳感器，爲熱電偶測量提供冷端補償參考。

■ ConST685-02多通道過程信号掃描裝置

該掃描裝置主要用來切換溫度變送器、濕度變送器、壓力變送器、溫度開關等過程類信号；

通道1爲标準通道，可以連接标準SPRT或标準熱電偶；通道2-10爲9路被檢通道；

該掃描裝置在工作時，需要DC27V适配器用來提供變送器的環路供電電源；

■ ConST685-03遠端智能接線裝置

該接線裝置主要用來輔助信号掃描盒完成快速接線、大幅提高用戶的接線正确性，提高測試效率；

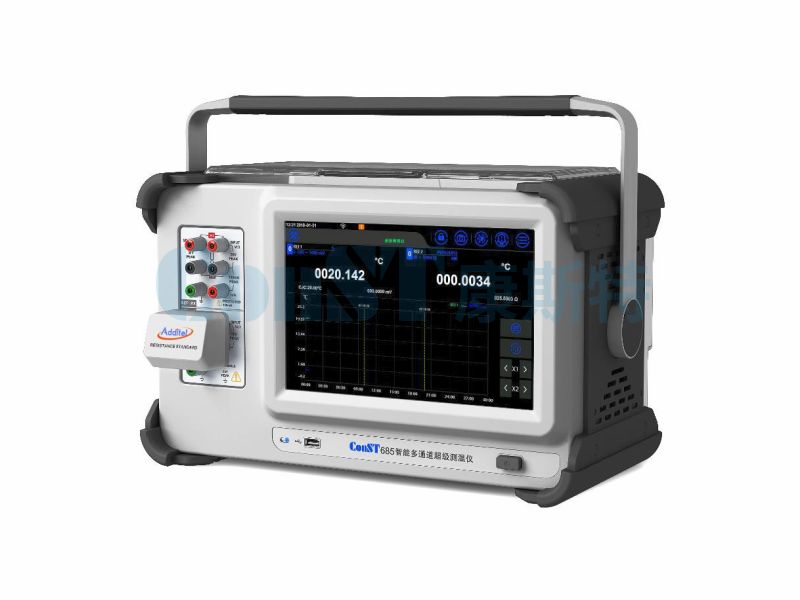

■ ConST685-25R/100R标準電阻

該标準電阻用于提高主機前面闆通道的SPRT測量精度， REF1通道接SPRT，REF2接外部标準電阻,實現RX/RS電阻比測量模式；如果用戶想獲取更高的測量精度，可以使用更高等級的外部标準電阻。

主要功能特性

超級測溫儀

雙通道超級測溫儀模式主要應用于685前面闆通道，REF1和REF2通道交替測量該模式提供√2 電流切換功能，Rx/Rs電阻比例測量功能。該模式支持曲線趨勢顯示，曲線局部放大，數值統計功能。用戶可以直觀的查看升降溫時間、穩定時間、波動度等相關參數。

單路測溫儀

單路測溫儀主要應用于單個通道的連續測量、監控，測試人員可在此模式下精确的觀察數據變化；測試人員可以快速的前後切換通道或指定某個通道進行測量。

多路測溫儀

多路測溫儀主要應用于指定通道序列的數據采集；可以設置掃描的觸發類型、掃描間隔、通道序列；支持标準通道對齊功能；掃描過程可以随時查看掃描數據、曲線、檢測某一通道、進程信息；掃描數據可以選擇本地存儲或U盤存儲；掃描配置文件可以導入，再次執行。

傳感器測試

685直接控制溫源形成一套全自動溫度傳感器測試系統，該系統獨立于計算機直接運行，測試人員不在需要繁瑣的操作步驟，快速的完成傳感器測試，極大的方便測試人員就地校準。被檢類型有熱電阻、熱電偶、熱敏電阻、溫度變送器；測試結果可本地或U盤存儲。

溫度開關測試

使用685-02可以完成溫度開關的測試；685-02的1通道用來連接标準，2~10通道用來連接被檢開關，溫度開關支持所有機械開關和電子開關。

恒溫源性能測試

恒溫源性能測試主要用來評估幹體爐、油槽、水槽、管式爐等恒溫源的波動性、溫場均勻性，一般使用一隻或兩隻标準溫度計即可完成測試；685将恒溫源性能測試提煉出來，測試人員不再需要紙張記錄，EXCEL計算，大幅提高測試效率。

SPRT校準

685采用Rx/Rs比例模式提高精度，可以用來完成二等标準鉑電阻溫度計的校準；校準的項目爲固定點的測量和自熱效應測試；固定點測量後，可自動計算分度系數，爲測試人員提供了最便利的測試工具；自熱效應測試可以實現SPRT的自熱效應△t測試。

空間溫濕場測試

該功能以立體空間的角度展示了溫場的分布的測量效果，可對空間的水平和垂直溫場進行測試。測試人員可動态的觀察空間分布點的溫度變化；空間布點圖自動生成，可選9+3或15+4模式；測試标準符合JJF1101環境試驗設備溫度、濕度校準規範，GB/T5170.2電工電子産品環境試驗設備檢驗方法濕度試驗設備；溫濕度偏差、均勻度、波動度等統計數值一鍵生成。

智能溫源控制

ConST685可以通過有線或無線的通訊方式同康斯特溫度源建立通訊連接，随時讀取并設定溫度源的溫度。685可同時連接4個溫源，溫度源有恒溫水槽、油槽、檢定爐、幹體爐等，其他廠家的溫源，在獲取通訊協議後，一樣可以快速連接。

數據管理中心

标準文件夾管理形式，方便用戶快速查找、浏覽存儲文件；存儲文件可一鍵導入U盤；存儲文件的配置信息可導入相關應用，無需用戶重新進行通道、掃描等相關配置。數據管理中心的空間容量高達5G,由各個應用共享。

其它功能

ConST685還具有直流萬用表、智能遠程監控、截屏、鎖屏、熱工計算器、數據安全管理、智能診斷中心等極其豐富的功能，大大提高了用戶的工作效率。

典型應用場景

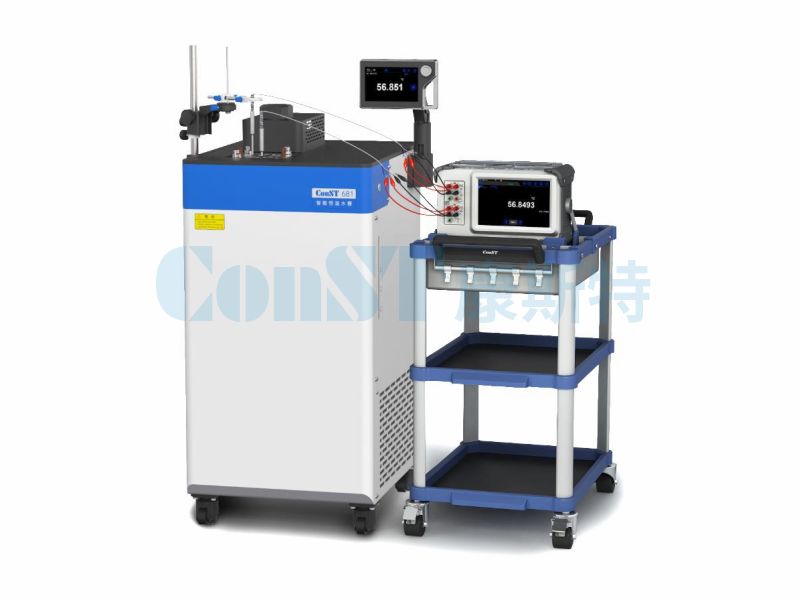

■ 自動溫度傳感器校準

685内置溫度傳感器測試應用，直接控制溫源，無需PC機即可完成傳感器的自動校準；

典型配置爲：1台主機、内嵌安裝的1台溫度信号掃描盒。

■ ConST680智能全自動溫度檢定系統

680系統主要應用于各标準溫度實驗室；

典型配置爲：1台主機、1台溫度信号掃描盒、1台過程信号掃描盒、1台智能遠端接線座；

爲提高工作效率，用戶也可以添加更多主機盒和掃描盒；

■ 溫濕場分布測試

可針對恒溫恒濕箱、恒溫培養箱、恒溫水浴鍋、高低溫試驗箱、老化試驗箱、幹燥箱、水泥養護箱、冰箱、冷藏庫、壓力蒸汽鍋、箱式電阻爐、滅菌櫃等溫濕度設備進行檢定和校準；

典型配置爲：1台主機、2台溫度信号掃描盒、1台過程信号掃描盒；

■ 恒溫源性能測試

恒溫源主要指恒溫水槽、油槽、鹽槽、管式爐、幹體爐等恒溫源的評價指标主要爲：軸向均勻度、徑向均勻度、溫度波動度；

典型配置爲：1台主機。

■ 标準溫度計檢定

利用前面闆通道的Rx/Rs比例測量和√2電流自熱測試實現二等标準鉑電阻溫度計的檢定；

685的熱電偶測量可以實現一等标準S偶的檢定，冷端補償采用冰點器。

型号及功能對比

型号	ConST685	ConST685-H	ConST685-S
超級測溫儀	●
單通道測溫儀	●	●	●
多通道測溫儀(溫度數采)	●	●
直流萬用表	●	●	●
智能接線	●	●	●
傳感器測試	●	●
SPRT校準及其自熱效應測試	●
溫度開關測試	●	●
空間溫濕場測試	●	●
恒溫源性能測試	●	●
屏幕快照	●	●
熱工計算器	●	●
智能溫源通訊	●	●
傳感器庫	●	●	●

●表示具有此項功能。

通用技術指标

項目	規格描述
産品尺寸	高250mm×寬420mm×深200mm
重量	8.4kg
供電要求	220V/240V交流電壓換擋滑輪； 47Hz~440Hz，功率50VA
環境要求	工作溫度：(0~50)℃；保證準确度的溫度範圍：(15~25)℃；存儲溫度：(-20~70)℃；相對濕度：<90%；海拔：小于2000米
通信接口¹	USB-A、USB-B、LAN、WiFi
屏幕規格	10.1"TFT彩屏
按鍵	電容觸屏，無需物理按鍵
掃描速度	快速：10通道/秒；中速：1通道/秒；慢速：1通道/4秒
輸入保護電壓	最大50V
振動和沖擊	振動2G，沖擊4G
通道能力	前面闆：2個3/4線通道；可内嵌掃描裝置：1個；可外部級聯掃描裝置：3個；溫度信号掃描裝置：3/4線10通道或2線20通道；過程信号掃描裝置：1個标準參考通道，9個變送器或開關通道；
數采觸發方式	内部、報警、遠程、自動測試
數學運算	Mx+B标尺化以及通道偏離調整
機身存儲	8G，存儲的數據均帶有時間标記
符合标準	CE
操作系統	WinCE

注1：無線通信模塊可按要求移除。

溫場指标

規範條件：1小時預熱時間 / 環境溫度(15~25)℃ / 環境相對濕度<80% / 準确度指标爲一年期99%置信度(k=3)

PRT電阻準确度

測量範圍	掃描速度	分辨力	24小時 (20±1)℃	90天 (20±5)℃		1年 (20±5)℃		激勵電流	溫度系數
測量範圍	掃描速度	分辨力	685	685	685-H 685-S	685	685-H 685-S	激勵電流	溫度系數
(0~100)Ω	慢速	0.01 mΩ	3 ppm 或 0.2mΩ	12 ppm 或 0.35mΩ	15 ppm 或 0.35mΩ	15 ppm 或 0.35mΩ	30 ppm 或 0.7mΩ	±1 mA/±12V	3ppm+0.01mΩ
	中速	0.01 mΩ	3 ppm 或 0.55mΩ	12 ppm 或 0.7mΩ	15 ppm 或 0.7mΩ	15 ppm 或 0.7mΩ	30 ppm 或 1.4mΩ
	快速	0.1 mΩ	3.6ppm 或 1.7mΩ	12.6ppm 或 1.85mΩ	15.6ppm 或 1.85mΩ	15.6ppm 或 1.85mΩ	30.6ppm 或 3.7mΩ
(0~400)Ω	慢速	0.01 mΩ	3 ppm 或 0.3mΩ	12 ppm 或 0.4mΩ	15 ppm 或 0.4mΩ	15 ppm 或 0.4mΩ	30 ppm 或 0.8mΩ	±1 mA/±12V	3ppm+0.02mΩ
	中速	0.01 mΩ	3 ppm 或 0.7mΩ	12 ppm 或 0.8mΩ	15 ppm 或 0.8mΩ	15 ppm或 0.8mΩ	30 ppm 或 1.6mΩ
	快速	0.1 mΩ	3.6ppm 或 1.9mΩ	12.6ppm 或 2 mΩ	15.6ppm 或 2 mΩ	15.6ppm 或 2 mΩ	30.6ppm 或 4 mΩ
(0~4000)Ω	慢速	0.1 mΩ	3 ppm 或 4 mΩ	12 ppm 或 5 mΩ	15 ppm 或 5 mΩ	15 ppm 或 5 mΩ	30 ppm 或 10 mΩ	±0.1 mA/±12V	3ppm+0.2mΩ
	中速	0.1 mΩ	3 ppm 或 8 mΩ	12 ppm 或 9 mΩ	15 ppm 或 9 mΩ	15 ppm 或 9 mΩ	30 ppm 或 18 mΩ
	快速	1 mΩ	3.6ppm 或 20 mΩ	12.6ppm 或 21 mΩ	15.6ppm 或 21 mΩ	15.6ppm 或 21 mΩ	30.6ppm 或 42 mΩ

[1] 準确度指标：±(ppm讀數或 xxmΩ)，取二者大值；

[2] 溫度系數指标：超出(15~25)℃範圍，每度增加(ppm讀數+xxmΩ)；

[3] 以上爲4線測量指标；2、3線測量時，指标增加5mΩ；

[4] 采用恒流換向技術。

PRT溫度準确度

掃描速度	溫度	24小時/℃(20±1)℃	90天/℃ (20±5)℃		1年/℃ (20±5)℃		溫度系數 ℃/℃
掃描速度	溫度	685	685	685-H 685-S	685	685-H 685-S	溫度系數 ℃/℃
慢速	-200℃	0.0005	0.0008	0.0008	0.0008	0.0016	0.0002
	0℃	0.0008	0.0031	0.0038	0.0038	0.0077	0.0008
	300℃	0.0018	0.0089	0.0089	0.0089	0.0179	0.0018
	600℃	0.0029	0.0146	0.0146	0.0146	0.0293	0.0030
中速	-200℃	0.0013	0.0016	0.0016	0.0016	0.0032	0.0002
	0℃	0.0014	0.0031	0.0038	0.0038	0.0077	0.0008
	300℃	0.0020	0.0089	0.0089	0.0089	0.0179	0.0018
	600℃	0.0029	0.0146	0.0146	0.0146	0.0293	0.0030
快速	-200℃	0.0039	0.0043	0.0043	0.0043	0.0086	0.0006
	0℃	0.0044	0.0047	0.0047	0.0047	0.0095	0.0013
	300℃	0.0053	0.0093	0.0093	0.0093	0.0182	0.0024
	600℃	0.0059	0.0152	0.0152	0.0152	0.0299	0.0036

[1] 指标基于4線制PT100型PRT的電測準确度，不包含PRT自身的準确度;

[2] 溫度最高分辨率爲0.0001℃。

SPRT RX/RS模式電阻比例準确度

(前面闆通道REF1/RX，REF2/RS，僅限ConST685)

量程(Ω)	參考電阻	比率(Rx/Rs)	1年讀數誤差 ppm/(20±5)℃
100Ω	25Ω	2.00~4.00	1.5
		1.10~2.00	0.85
		0.90~1.10	0.6
		0.50~0.90	1.5
		0.25~0.50	2.5
400Ω	100Ω	2.00~4.00	2
		1.10~2.00	0.81
		0.90~1.10	0.26
		0.50~0.90	0.95
		0.25~0.50	1.2

SPRT RX/RS模式測溫準确度

(前面闆通道REF1/RX，REF2/RS，僅限ConST685)

類型	Rs	溫度點(℃)	電阻比(Rx/Rs)	1年讀數誤差ppm/(20±5)℃	等效測溫準确度(mK)
PT25	25Ω	-189.3442	0.22	2.5	0.13
		-38.8344	0.84	1.5	0.32
		0.01	1	0.6	0.15
		231.928	1.89	0.85	0.44
		419.527	2.57	1.5	1.11
		660.323	3.37	1.5	1.58
PT100	100Ω	-189.3442	0.22	1.2	0.07
		-38.8344	0.84	0.95	0.2
		0.01	1	0.26	0.07
		231.928	1.89	0.81	0.42
		419.527	2.57	2	1.47
		660.323	3.37	2	2.11

[1] Pt25指标基于RX爲25Ω理想電阻給出；

[2] Pt100指标基于RX爲100Ω理想電阻給出；

[3] 用戶可選擇ConST685-25R/100R标準電阻，該電阻年絕對阻值變化<5ppm(23℃±2℃),超出溫度範圍：0.5ppm/℃。

熱電偶電壓準确度

測量範圍	掃描速度	分辨力	24小時 (20±1)℃	90天 (20±5)℃		1年 (20±5)℃		輸入阻抗	溫度系數
測量範圍	掃描速度	分辨力	685	685	685-H 685-S	685	685-H 685-S	輸入阻抗	溫度系數
(-100~100)mV	慢速	0.01 µV	5ppm+2ppm	10ppm+4ppm	18ppm+9ppm	14ppm+4ppm	36ppm+9ppm	>10GΩ或10MΩ	1ppm+0.1µV
	中速	0.01 µV	5ppm+6ppm	10ppm+8ppm	18ppm+18ppm	14ppm+8ppm	36ppm+18ppm
	快速	0.1 µV	5ppm+22ppm	10ppm+24ppm	18ppm+36ppm	14ppm+16ppm	36ppm+36ppm

[1] 準确度指标：±(ppm讀數+ppm量程)；

[2] 溫度系數指标：超出(15~25)℃範圍，每度增加(ppm of Reading+xxµv)。

PRT溫度準确度熱電偶冷端準确度

CJC 準确度	±0.1℃，1 年，(20±5)℃
溫度系數	溫度超出 (15~25)℃，每度增加 0.02℃
其它	每個溫度信号掃描裝置上有 10 個冷端溫度傳感器。

熱電偶溫度準确度

類型	溫度[℃]	24小時/℃ (20±1)℃			90天/℃(20±5)℃						1年/℃ (20±5)℃
		685			685			685-H 685-S			685			685-H 685-S
		快速	中速	慢速	快速	中速	慢速	快速	中速	慢速	快速	中速	慢速	快速	中速	慢速
E	-200	0.089	0.038	0.022	0.099	0.047	0.031	0.150	0.078	0.042	0.100	0.049	0.033	0.156	0.084	0.048
	-100	0.049	0.021	0.012	0.054	0.026	0.017	0.082	0.042	0.022	0.055	0.026	0.017	0.084	0.044	0.024
	-40	0.041	0.017	0.009	0.045	0.021	0.013	0.068	0.034	0.017	0.045	0.021	0.014	0.068	0.035	0.018
	0	0.038	0.015	0.009	0.041	0.019	0.012	0.061	0.031	0.015	0.041	0.019	0.012	0.061	0.031	0.015
	155	0.031	0.013	0.008	0.035	0.017	0.011	0.053	0.028	0.015	0.036	0.017	0.012	0.055	0.030	0.018
	350	0.029	0.013	0.008	0.033	0.017	0.012	0.051	0.028	0.017	0.035	0.018	0.013	0.057	0.034	0.023
	660	0.031	0.014	0.009	0.036	0.020	0.015	0.056	0.034	0.022	0.039	0.022	0.017	0.067	0.045	0.034
	1000	0.034	0.017	0.012	0.042	0.025	0.019	0.066	0.042	0.030	0.046	0.029	0.024	0.084	0.061	0.049
J	-200	0.102	0.043	0.025	0.113	0.054	0.036	0.171	0.089	0.048	0.115	0.055	0.037	0.178	0.095	0.054
	-100	0.054	0.022	0.013	0.060	0.028	0.018	0.090	0.046	0.024	0.060	0.028	0.019	0.092	0.048	0.026
	-40	0.047	0.019	0.011	0.051	0.024	0.015	0.077	0.039	0.020	0.051	0.024	0.015	0.077	0.039	0.020
	0	0.044	0.018	0.010	0.048	0.022	0.014	0.071	0.036	0.018	0.048	0.022	0.014	0.071	0.036	0.018
	155	0.041	0.017	0.010	0.045	0.021	0.014	0.068	0.035	0.019	0.046	0.022	0.015	0.071	0.038	0.022
	350	0.042	0.018	0.011	0.047	0.023	0.016	0.071	0.039	0.023	0.048	0.025	0.018	0.078	0.045	0.029
	660	0.039	0.018	0.011	0.046	0.024	0.018	0.070	0.041	0.026	0.048	0.027	0.020	0.081	0.051	0.037
	1200	0.044	0.022	0.015	0.054	0.031	0.024	0.085	0.053	0.038	0.059	0.036	0.029	0.107	0.075	0.059
K	-200	0.146	0.061	0.035	0.161	0.076	0.050	0.243	0.125	0.066	0.163	0.077	0.051	0.250	0.132	0.073
	-100	0.073	0.030	0.017	0.080	0.037	0.024	0.120	0.061	0.032	0.080	0.038	0.025	0.122	0.063	0.034
	-40	0.060	0.025	0.014	0.066	0.030	0.020	0.099	0.050	0.025	0.066	0.031	0.020	0.100	0.051	0.026
	0	0.056	0.023	0.013	0.061	0.028	0.018	0.091	0.046	0.023	0.061	0.028	0.018	0.091	0.046	0.023
	155	0.056	0.023	0.013	0.061	0.029	0.019	0.092	0.048	0.025	0.062	0.030	0.020	0.095	0.050	0.028
	350	0.054	0.023	0.014	0.061	0.030	0.020	0.092	0.049	0.028	0.062	0.031	0.021	0.098	0.055	0.034
	660	0.055	0.025	0.015	0.063	0.033	0.023	0.097	0.054	0.033	0.066	0.035	0.026	0.109	0.066	0.045
	1372	0.073	0.035	0.023	0.087	0.049	0.037	0.135	0.082	0.056	0.093	0.055	0.043	0.164	0.111	0.085
T	-200	0.142	0.059	0.034	0.156	0.073	0.048	0.235	0.121	0.064	0.157	0.075	0.049	0.242	0.127	0.070
	-100	0.078	0.032	0.018	0.086	0.040	0.026	0.129	0.066	0.034	0.086	0.040	0.026	0.131	0.068	0.036
	-40	0.063	0.026	0.015	0.069	0.032	0.020	0.104	0.052	0.027	0.069	0.032	0.021	0.105	0.053	0.027
	0	0.057	0.023	0.013	0.062	0.028	0.018	0.093	0.046	0.023	0.062	0.028	0.018	0.093	0.046	0.023
	155	0.044	0.019	0.011	0.049	0.023	0.015	0.074	0.038	0.020	0.049	0.024	0.016	0.076	0.041	0.023
	350	0.038	0.016	0.010	0.043	0.021	0.015	0.065	0.035	0.020	0.044	0.022	0.016	0.071	0.041	0.026
	400	0.037	0.016	0.010	0.042	0.021	0.015	0.064	0.035	0.021	0.044	0.023	0.016	0.070	0.041	0.027
R	-40	0.543	0.222	0.124	0.593	0.272	0.173	0.889	0.445	0.223	0.593	0.272	0.173	0.890	0.446	0.224
	0	0.416	0.170	0.095	0.454	0.208	0.132	0.681	0.340	0.170	0.454	0.208	0.132	0.681	0.340	0.170
	155	0.266	0.109	0.061	0.290	0.134	0.086	0.436	0.219	0.111	0.291	0.134	0.086	0.438	0.221	0.113
	350	0.220	0.091	0.051	0.241	0.112	0.072	0.362	0.184	0.094	0.242	0.113	0.073	0.368	0.189	0.100
	660	0.192	0.080	0.046	0.212	0.100	0.066	0.319	0.164	0.087	0.214	0.102	0.068	0.329	0.174	0.097
	1768	0.188	0.082	0.049	0.213	0.107	0.074	0.324	0.177	0.104	0.219	0.114	0.081	0.355	0.208	0.135
S	-40	0.515	0.211	0.117	0.562	0.258	0.164	0.843	0.422	0.211	0.562	0.258	0.164	0.844	0.423	0.212
	0	0.407	0.167	0.093	0.444	0.204	0.130	0.666	0.333	0.167	0.444	0.204	0.130	0.666	0.333	0.167
	155	0.275	0.113	0.063	0.300	0.138	0.089	0.451	0.227	0.115	0.301	0.139	0.089	0.453	0.229	0.117
	350	0.236	0.098	0.055	0.259	0.120	0.078	0.390	0.197	0.101	0.260	0.122	0.079	0.395	0.203	0.107
	660	0.214	0.089	0.051	0.236	0.111	0.073	0.356	0.183	0.097	0.239	0.114	0.075	0.367	0.193	0.107
	1768	0.222	0.096	0.057	0.250	0.124	0.086	0.381	0.207	0.120	0.257	0.132	0.093	0.413	0.239	0.152
U	-80	0.072	0.030	0.017	0.079	0.037	0.024	0.118	0.060	0.031	0.079	0.037	0.024	0.120	0.062	0.032
	-40	0.062	0.026	0.014	0.068	0.031	0.020	0.102	0.052	0.026	0.068	0.032	0.020	0.103	0.052	0.027
	0	0.056	0.023	0.013	0.061	0.028	0.018	0.092	0.046	0.023	0.061	0.028	0.018	0.092	0.046	0.023
	155	0.045	0.019	0.011	0.049	0.023	0.015	0.074	0.038	0.020	0.050	0.024	0.016	0.077	0.041	0.023
	350	0.037	0.016	0.010	0.042	0.021	0.014	0.064	0.035	0.020	0.043	0.022	0.016	0.069	0.040	0.025
	600	0.034	0.015	0.010	0.039	0.021	0.015	0.061	0.035	0.022	0.041	0.023	0.017	0.070	0.044	0.031
B	250	0.872	0.357	0.199	0.952	0.437	0.278	1.428	0.715	0.359	0.952	0.437	0.279	1.430	0.717	0.361
	350	0.619	0.254	0.141	0.676	0.311	0.198	1.014	0.508	0.256	0.676	0.311	0.199	1.017	0.512	0.259
	660	0.342	0.141	0.079	0.374	0.173	0.111	0.562	0.284	0.145	0.375	0.175	0.113	0.568	0.290	0.151
	1820	0.199	0.085	0.050	0.222	0.108	0.073	0.337	0.179	0.101	0.227	0.113	0.078	0.359	0.201	0.122
N	-200	0.224	0.093	0.052	0.246	0.115	0.075	0.370	0.189	0.098	0.247	0.116	0.076	0.377	0.196	0.105
	-100	0.106	0.044	0.024	0.116	0.054	0.035	0.174	0.088	0.045	0.116	0.054	0.035	0.176	0.090	0.047
	-40	0.089	0.036	0.020	0.097	0.045	0.029	0.146	0.073	0.037	0.097	0.045	0.029	0.147	0.074	0.038
	0	0.084	0.035	0.019	0.092	0.042	0.027	0.138	0.069	0.035	0.092	0.042	0.027	0.138	0.069	0.035
	155	0.070	0.029	0.017	0.077	0.036	0.024	0.116	0.060	0.031	0.078	0.037	0.024	0.119	0.062	0.034
	350	0.062	0.026	0.015	0.069	0.033	0.022	0.105	0.055	0.030	0.070	0.035	0.024	0.110	0.061	0.036
	660	0.059	0.026	0.016	0.067	0.034	0.024	0.102	0.056	0.034	0.069	0.036	0.026	0.113	0.067	0.044
	800	0.060	0.027	0.016	0.068	0.035	0.025	0.105	0.059	0.036	0.071	0.038	0.028	0.118	0.072	0.049
	1000	0.062	0.028	0.018	0.072	0.038	0.028	0.110	0.064	0.040	0.075	0.042	0.031	0.127	0.080	0.057
	1200	0.065	0.030	0.019	0.076	0.041	0.031	0.118	0.070	0.045	0.081	0.046	0.035	0.139	0.091	0.067
	1300	0.068	0.032	0.020	0.080	0.044	0.033	0.124	0.074	0.049	0.085	0.049	0.038	0.147	0.097	0.072
L	-200	0.069	0.029	0.017	0.076	0.036	0.024	0.115	0.060	0.032	0.077	0.037	0.025	0.119	0.064	0.037
	-100	0.053	0.022	0.013	0.059	0.028	0.018	0.089	0.045	0.024	0.059	0.028	0.018	0.091	0.047	0.026
	-40	0.045	0.019	0.010	0.049	0.023	0.015	0.074	0.038	0.019	0.050	0.023	0.015	0.075	0.038	0.020
	0	0.043	0.018	0.010	0.047	0.021	0.014	0.070	0.035	0.018	0.047	0.021	0.014	0.070	0.035	0.018
	155	0.040	0.017	0.010	0.044	0.021	0.014	0.067	0.035	0.019	0.045	0.022	0.015	0.070	0.038	0.022
	350	0.041	0.018	0.011	0.046	0.023	0.016	0.070	0.038	0.022	0.047	0.024	0.017	0.076	0.044	0.028
	660	0.039	0.018	0.011	0.046	0.024	0.018	0.070	0.041	0.026	0.048	0.027	0.020	0.081	0.052	0.037
	900	0.035	0.017	0.011	0.042	0.023	0.017	0.065	0.039	0.026	0.045	0.026	0.021	0.078	0.053	0.040

[1] 指标基于熱電偶電測準确度，不包含熱電偶自身的準确度，0℃固定冷端補償;

[2] 溫度最高分辨率爲0.0001℃。

直流電壓準确度

測量範圍	掃描速度	分辨力	24小時 (20±1)℃	90天 (20±5)℃		1年 (20±5)℃		輸入阻抗	溫度系數
測量範圍	掃描速度	分辨力	685	685	685-H 685-S	685	685-H 685-S	輸入阻抗	溫度系數
(-100~100)mV	慢速	0.01 µV	5ppm+2ppm	10ppm+4ppm	18ppm+9ppm	14ppm+4ppm	36ppm+9ppm	10GΩ/10MΩ	1ppm+0.1µV
	中速	0.01 µV	5ppm+6ppm	10ppm+8ppm	18ppm+18ppm	14ppm+8ppm	36ppm+18ppm
	快速	0.1 µV	5ppm+22ppm	10ppm+24ppm	18ppm+36ppm	14ppm+24ppm	36ppm+36ppm
(-1~1)V	慢速	0.1 µV	2ppm+0.3ppm	8ppm+0.6ppm	14ppm+1.5ppm	14ppm+0.6ppm	24ppm+1.5ppm	10GΩ/10MΩ	1ppm+0.2µV
	中速	0.1 µV	2ppm+1.3ppm	8ppm+1.6ppm	14ppm+3ppm	14ppm+1.6ppm	24ppm+3ppm
	快速	1 µV	2.6ppm+3.3ppm	8.6ppm+3.6ppm	14.6ppm+6ppm	14.6ppm+3.6ppm	24.6ppm+6ppm
(-10~10)V	慢速	1 µV	2ppm+0.05ppm	8ppm+0.08ppm	10ppm+2ppm	14ppm+0.08ppm	20ppm+2ppm	10GΩ/10MΩ	1ppm+0.3µV
	中速	1 µV	2ppm+0.35ppm	8ppm+0.38ppm	10ppm+4ppm	14ppm+0.38ppm	20ppm+4ppm
	快速	10 µV	2.6ppm+1.05ppm	8.6ppm+1.08ppm	10.6ppm+8ppm	14.6ppm+1.08ppm	20.6ppm+8ppm
(-50~50)V	慢速	10 µV	8ppm+1ppm	32ppm+1ppm	32ppm+2ppm	38ppm+1ppm	38ppm+2ppm	10MΩ	5ppm+5µV
	中速	10 µV	8ppm+2ppm	32ppm+2ppm	32ppm+4ppm	38ppm+2ppm	38ppm+4ppm
	快速	100 µV	8.6ppm+7ppm	32.6ppm+7ppm	32.6ppm+8ppm	38.6ppm+7ppm	38.6ppm+8ppm

[1] 準确度指标：±(ppm讀數+ppm量程)；

[2] 溫度系數指标：超出(15~25)℃範圍，每度增加(ppm 讀數+xxµV)；

[3] 直流電壓測量支持自動換擋和固定檔功能;

[4] 任何量程，最大輸入電壓50V。

直流電流準确度

測量範圍	掃描速度	分辨力	24小時 (20±1)℃	90天 (20±5)℃		1年 (20±5)℃		負載電壓	溫度系數
測量範圍	掃描速度	分辨力	685	685	685-H 685-S	685	685-H 685-S	負載電壓	溫度系數
(-100~100)µA	慢速	0.01 nA	15ppm+3ppm	50ppm+6ppm	100ppm+30ppm	55ppm+6ppm	150ppm+30ppm	<1mV	8ppm+0.1nA
	中速	0.01 nA	15ppm+7ppm	50ppm+10ppm	100ppm+60ppm	55ppm+10ppm	150ppm+60ppm
	快速	0.1 nA	15ppm+23ppm	50ppm+26ppm	100ppm+120ppm	55ppm+26ppm	150ppm+120ppm
(-1~1)mA	慢速	0.1 nA	15ppm+0.6ppm	50ppm+1ppm	100ppm+30ppm	55ppm+1ppm	150ppm+30ppm	<1mV	8ppm+0.5 nA
	中速	0.1 nA	15ppm+1.6ppm	50ppm+2ppm	100ppm+60ppm	55ppm+2ppm	150ppm+60ppm
	快速	1 nA	15.6ppm+3.6ppm	50.6ppm+4ppm	100ppm+120ppm	55.6ppm+4ppm	150ppm+120ppm
(-10~10)mA	慢速	1 nA	30ppm+3ppm	50ppm+6ppm	100ppm+30ppm	55ppm+6ppm	150ppm+30ppm	<1mV	8ppm+10nA
	中速	1 nA	30ppm+7ppm	50ppm+10ppm	100ppm+60ppm	55ppm+10ppm	150ppm+60ppm
	快速	10 nA	30ppm+23ppm	50ppm+26ppm	100ppm+120ppm	55ppm+26ppm	150ppm+120ppm
(-100~100)mA	慢速	10 nA	40ppm+0.6ppm	50ppm+1ppm	100ppm+30ppm	55ppm+1ppm	150ppm+30ppm	<1mV	8ppm+50nA
	中速	10 nA	40ppm+1.6ppm	50ppm+2ppm	100ppm+60ppm	55ppm+2ppm	150ppm+60ppm
	快速	100 nA	40.6ppm+3.6ppm	50.6ppm+4ppm	100ppm+120ppm	55.6ppm+4ppm	150ppm+120ppm

[1] 準确度指标：±(ppm讀數+ppm量程)；

[2] 溫度系數指标：超出(15~25)℃範圍，每度增加(ppm of Reading+xxnA)；

[3] 直流電流測量支持自動換擋和固定檔功能

[4] 依據測量數值大小，最高分辨率分别爲0.001nA、0.01nA、0.1nA、1nA；

[5] 任何量程，最大輸入電壓50V。

直流電阻準确度

測量範圍	掃描速度	分辨力	24小時 (20±1)℃	90天 (20±5)℃		1年 (20±5)℃		激勵電流	溫度系數
測量範圍	掃描速度	分辨力	685	685	685-H 685-S	685	685-H 685-S	激勵電流	溫度系數
(0~100)Ω	慢速	0.01 mΩ	3ppm+1ppm	13ppm+1.5ppm	15ppm+3ppm	15ppm+1.5ppm	30ppm+3ppm	1mA	3ppm+0.01mΩ
	中速	0.01 mΩ	3ppm+5ppm	13ppm+5.5ppm	15ppm+6ppm	15ppm+5.5ppm	30ppm+6ppm
	快速	0.1 mΩ	3ppm+21ppm	13ppm+21.5ppm	15.6ppm+24ppm	15.6ppm+21.5ppm	30.6ppm+24ppm
(0~1)kΩ	慢速	0.1 mΩ	3ppm+0.2ppm	12ppm+0.3ppm	15ppm+1ppm	15ppm+0.3ppm	30ppm+1ppm	1mA	3ppm+0.02mΩ
	中速	0.1 mΩ	3ppm+1.2ppm	12ppm+1.3ppm	15ppm+2ppm	15ppm+1.3ppm	30ppm+2ppm
	快速	1 mΩ	3.6ppm+3.2ppm 1	12.6ppm+3.3ppm	15.6ppm+4ppm	15.6ppm+3.3ppm	30.6ppm+4ppm
(0~10)kΩ	慢速	1 mΩ	3ppm+0.3ppm	12ppm+0.4ppm	15ppm+1ppm	15ppm+0.4ppm	30ppm+1ppm	0.1mA	3ppm+0.2mΩ
	中速	1 mΩ	3ppm+1.3ppm 1	12.6ppm+1.3ppm	15ppm+2ppm	15ppm+1.3ppm	30ppm+2ppm
	快速	10 mΩ	3.6ppm+3.3ppm 1	12.6ppm+3.4ppm	15.6ppm+4ppm	15.6ppm+3.4ppm	30.6ppm+4ppm
(0~100)kΩ	慢速	10 mΩ	3ppm+0.2ppm	12ppm+0.3ppm	25ppm+1ppm	15ppm+0.3ppm	50ppm+1ppm	0.1mA	3ppm+20mΩ
	中速	10 mΩ	3ppm+0.5ppm	12ppm+0.6ppm	25ppm+2ppm	15ppm+0.6ppm	50ppm+2ppm
	快速	100 mΩ	3.6ppm+1.3ppm	12.6ppm+1.3ppm	25.6ppm+4ppm	30.6ppm+1.3ppm	50.6ppm+4ppm
(0~1)MΩ	慢速	0.1 Ω	10ppm+0.6ppm	30ppm+0.6ppm	40ppm+3ppm	40ppm+0.6ppm	69ppm+3ppm	10µA	5ppm+0.2Ω
	中速	0.1 Ω	10ppm+1.2ppm	30ppm+1ppm	40ppm+6ppm	40ppm+1ppm	69ppm+6ppm
	快速	1 Ω	10ppm+2.6ppm	30ppm+3ppm	40ppm+12ppm	40ppm+3ppm	69ppm+12ppm
(0~10)MΩ	慢速	1 Ω	50ppm+0.4ppm	80ppm+1ppm	100ppm+3ppm	100ppm+1ppm	200ppm+3ppm	1µA	10ppm+1Ω
	中速	1 Ω	50ppm+1.4ppm	80ppm+2ppm	100ppm+6ppm	100ppm+2ppm	200ppm+6ppm
	快速	10 Ω	50ppm+4.4ppm	80ppm+5ppm	100ppm+12ppm	100ppm+5ppm	200ppm+12ppm
(0~100)MΩ	慢速	10 Ω	150ppm+1ppm	400ppm+4ppm	400ppm+4ppm	500ppm+4ppm	500ppm+4ppm	0.1µA	50ppm+50Ω
	中速	10 Ω	150ppm+6ppm	400ppm+9ppm	400ppm+9ppm	500ppm+9ppm	500ppm+9ppm
	快速	100 Ω	150ppm+11ppm	400ppm+14ppm	400ppm+14ppm	500ppm+14ppm	500ppm+14ppm

[1] 準确度指标：±(ppm讀數+ppm滿量程)；

[2] 溫度系數指标：超出(15~25)℃範圍，每度增加(ppm讀數+xxmΩ)；

[3] 以上爲4線測量指标。

熱敏電阻準确度

測量範圍	掃描速度	分辨力	24小時 (20±1)	90天 (20±5)℃	1年 (20±5)℃	激勵電流	溫度系數
(0~12)kΩ	慢速	1mΩ	10ppm或80mΩ	30ppm或80mΩ	40ppm或80mΩ	10µA	5ppm+0.01Ω
	中速	1mΩ	10ppm或160mΩ	30ppm或160mΩ	40ppm或160mΩ
	快速	10mΩ	10ppm或320mΩ	30ppm或320mΩ	40ppm或320mΩ
(10~120)kΩ	慢速	10mΩ	10ppm	30ppm	40ppm	10µA	5ppm+0.02Ω
	中速	10mΩ	10ppm+80mΩ	30ppm+80mΩ	40ppm+80mΩ
	快速	100mΩ	10.6ppm+200mΩ	30.6ppm+200mΩ	40.6ppm+200mΩ
(0.1~1)MΩ	慢速	0.1Ω	50ppm	80ppm	100ppm	1µA	5ppm+1Ω
	中速	0.1Ω	50ppm+1Ω	80ppm+1Ω	100ppm+1Ω
	快速	1Ω	51ppm+2Ω	81ppm+2Ω	101ppm+2Ω

[1] 準确度指标：±(ppm讀數或 xxmΩ)，兩者取大緻；±(ppm讀數+ppm滿量程)；

[2] 溫度系數指标：超出(15~25)℃範圍，每度增加(ppm讀數+xxmΩ)；

[3]熱敏電阻支持2/4線測量，以上爲 4 線測量指标，2線指标增加20mΩ； [4] 熱敏電阻僅支持自動換擋功能。

熱敏電阻準确度

類型	速度	溫度(℃)	24小時 (20±1)℃	90天 (20±5)℃	1年 (20±5)℃
5kΩ	慢速	-40	0.00070	0.00112	0.00140
		0	0.00019	0.00058	0.00077
		50	0.00118	0.00118	0.00118
		100	0.00788	0.00788	0.00788
		150	0.03474	0.03474	0.03474
	中速	-40	0.00070	0.00112	0.00140
		0	0.00019	0.00058	0.00077
		50	0.00236	0.00236	0.00236
		100	0.01577	0.01577	0.01577
		150	0.06944	0.06944	0.06944
	快速	-40	0.00071	0.00113	0.00141
		0	0.00020	0.00059	0.00078
		50	0.00471	0.00471	0.00471
		100	0.03152	0.03152	0.03152
		150	0.13876	0.13876	0.13876
10kΩ	慢速	-40	0.0007	0.0011	0.0014
		0	0.0002	0.0006	0.0008
		50	0.0004	0.0008	0.0011
		100	0.0030	0.0039	0.0039
		150	0.0130	0.0174	0.0174
	中速	-40	0.0007	0.0011	0.0014
		0	0.0002	0.0006	0.0008
		50	0.0008	0.0010	0.0011
		100	0.0054	0.0064	0.0064
		150	0.0239	0.0282	0.0282
	快速	-40	0.0007	0.0011	0.0014
		0	0.0002	0.0006	0.0008
		50	0.0016	0.0016	0.0016
		100	0.0104	0.0104	0.0104
		150	0.0456	0.0456	0.0456
100kΩ	慢速	-40	0.00064	0.00102	0.00128
		0	0.00096	0.00153	0.00192
		50	0.00027	0.00081	0.00107
		100	0.00039	0.00107	0.00143
		150	0.00174	0.00174	0.00184
	中速	-40	0.00064	0.00102	0.00128
		0	0.00096	0.00153	0.00077
		50	0.00027	0.00081	0.00107
		100	0.00079	0.00107	0.00143
		150	0.00348	0.00348	0.00348
	快速	-40	0.00065	0.00104	0.00129
		0	0.00098	0.00155	0.00194
		50	0.00028	0.00082	0.00109
		100	0.00158	0.00158	0.00158
		150	0.00695	0.00695	0.00695

[1]基于4線制熱敏電阻的電測準确度，不包含熱敏自身的準确度。

物料編碼	名稱	型号	圖片	類型	說明	數量
/	法定計量機構送檢服務	/	/	選購	需要送檢至法定計量機構時選擇，用戶指定計量機構時以實際協議爲準。	1次
1150100020	數據記錄軟件	Additel/LogⅡ	/	選購	連接設備，實時讀取并記錄儀表測量值，生成曲線，并可導出至Excel格式	1台
/	ConST超級工具箱	/		免費	免費工具，内置多種物理量單位轉換、濕度換算及ITS-90溫标換算等衆多工具，提供微信小程序、手機浏覽器及Additel Link APP三種使用方式	1款

名稱	版本	詳情鏈接
ConST685産品固件	V1.1.1.0	查看詳情
ConST685/685-H/685-S使用說明書	2204V06	查看詳情
ConST685通信示例代碼Python版	V1.0	查看詳情
ConST685通訊指令集	V1.1	查看詳情

ConST860/870系列

ConST810

ConST811A

ConST811A

ConST283

ConST21系列

ConST100系列

ConST801

ConST380

壓力附件

ConST326智能過程校驗儀

ConST326-S智能過程校驗儀

ConST326Ex防爆過程校驗儀

ConST326Ex-S防爆過程校驗儀

326擴展件

ConST310

ConST660/670系列

ConST685

ConST602

溫度附件

ConST681/682系列

CF41-100/300

ConST603

ConST61系列

明德計量管理軟件 —— 凝聚500+檢測機構管理智慧的結晶

ACal壓力軟件

ACal溫度軟件

ACal過程儀表軟件

ACal溫濕度軟件

Additel/LogII

Additel/Land

ConST超級工具箱

康斯特Link

ConST800

ConST680

ConST685智能多通道超級測溫儀 專業測溫，可用于檢定二等标準

産品視頻

ConST685智能多通道超級測溫儀産品簡介

ConST680接觸式體溫計檢定介紹

ConST680耳溫計檢定介紹

ConST680額溫計檢定介紹

廉金屬熱電偶的校準（ConST683A、ConST685）

ConST680工業鉑電阻檢定系統介紹

産品詳情

主要特點

産品概述

功能特點

技術優勢

極簡通道擴展技術

創新的一指按壓技術

智能遠端接線技術

超高測溫準确度

更專業的熱電偶、熱電阻測量技術

二等标準鉑電阻溫度計的檢定

内置全面的傳感器庫

标準溫度實驗室、校準現場無縫切換

組件介紹

■ ConST685-01多通道溫度信号掃描裝置

■ ConST685-02多通道過程信号掃描裝置

■ ConST685-03遠端智能接線裝置

■ ConST685-25R/100R标準電阻

主要功能特性

超級測溫儀

單路測溫儀

多路測溫儀

傳感器測試

溫度開關測試

恒溫源性能測試

SPRT校準

空間溫濕場測試

智能溫源控制

數據管理中心

其它功能

典型應用場景

■ 自動溫度傳感器校準

■ ConST680智能全自動溫度檢定系統

■ 溫濕場分布測試

■ 恒溫源性能測試

■ 标準溫度計檢定

型号及功能對比

ConST685智能多通道超級測溫儀專業測溫，可用于檢定二等标準

産品問答我有問題
