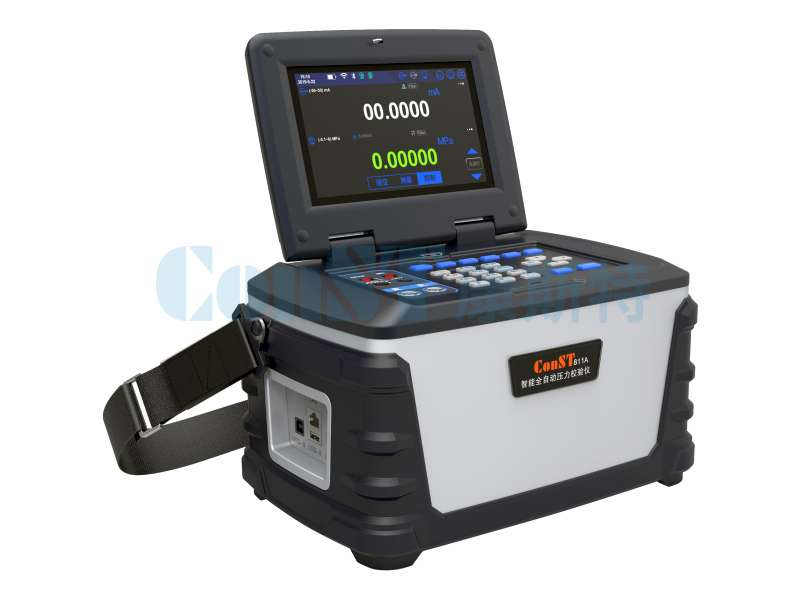

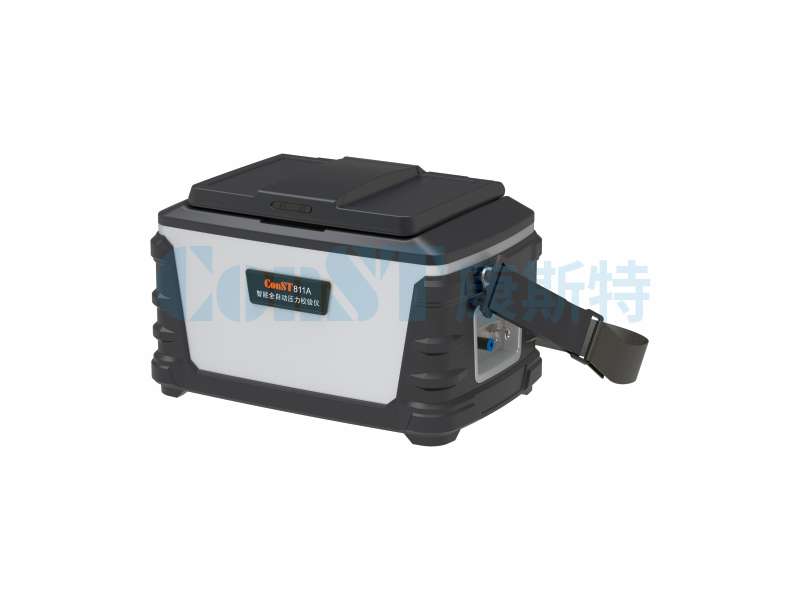

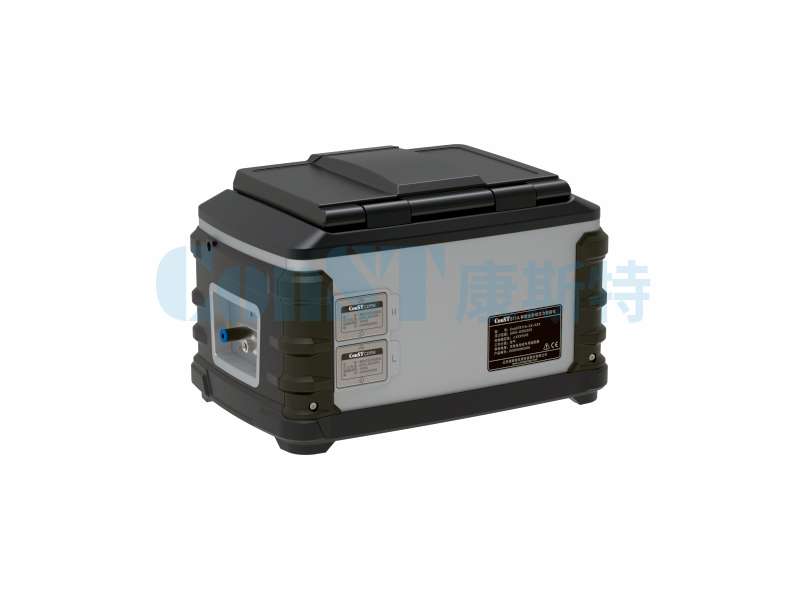

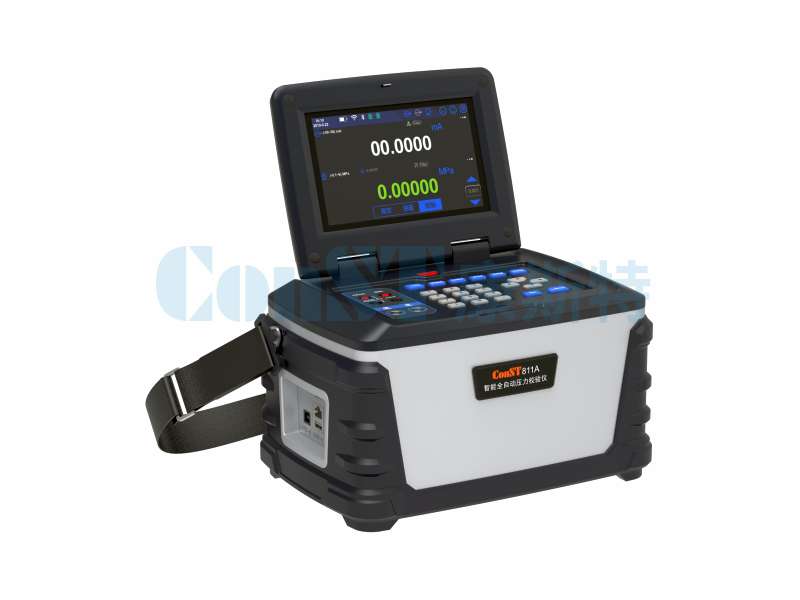

ConST811A智能全自動壓力校驗儀（氣壓） 氣壓6MPa，0.01或0.02級

ConST811A智能全自動壓力校驗儀（氣壓）

ConST811A是康斯特推出的新一代智能全自動壓力校驗儀，它将氣壓控制技術、智能交互技術，專業經驗積累和模塊化構架設計深度融合，具有更寬的控壓範圍、更高的控制準确度、更多檢定對象、更快捷交互、更方便維護等衆多鮮明屬性。

  • CE
  • HART
  • PA

産品編碼: ConST811A

産品标簽: 0.01級 0.02級 0.05級 6MPa HART 全自動 PROFIBUS PA

技術咨詢 索取報價 預約産品演示

産品視頻

産品詳情

■ 内置自動壓源，最高可至6MPa；

■ 智能交互技術；

■ 準确度等級最高可達0.01級；

■ 可外部獨立充電電池。

産品概述

ConST811A是康斯特推出的新一代智能全自動壓力校驗儀，它将氣壓控制技術、智能交互技術，專業經驗積累和模塊化構架設計深度融合，具有更寬的控壓範圍、更高的控制準确度、更多檢定對象、更快捷交互、更方便維護等衆多鮮明屬性。

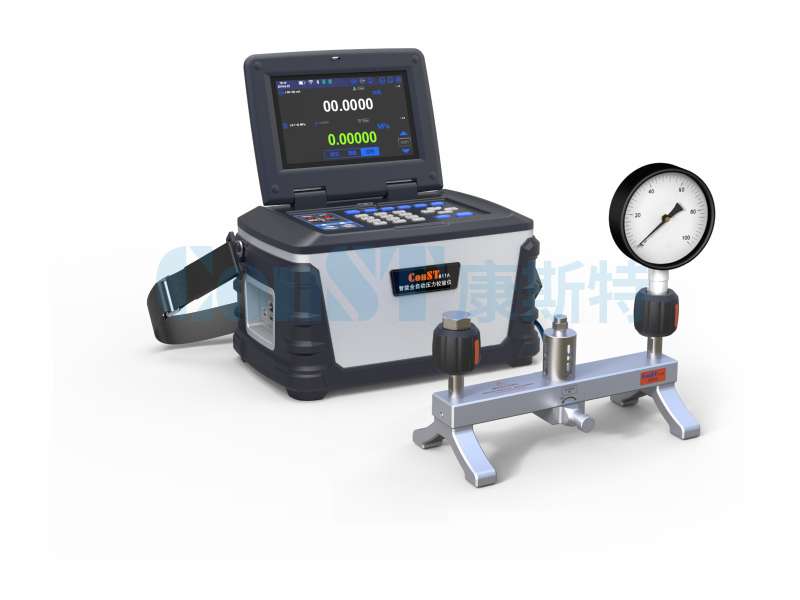

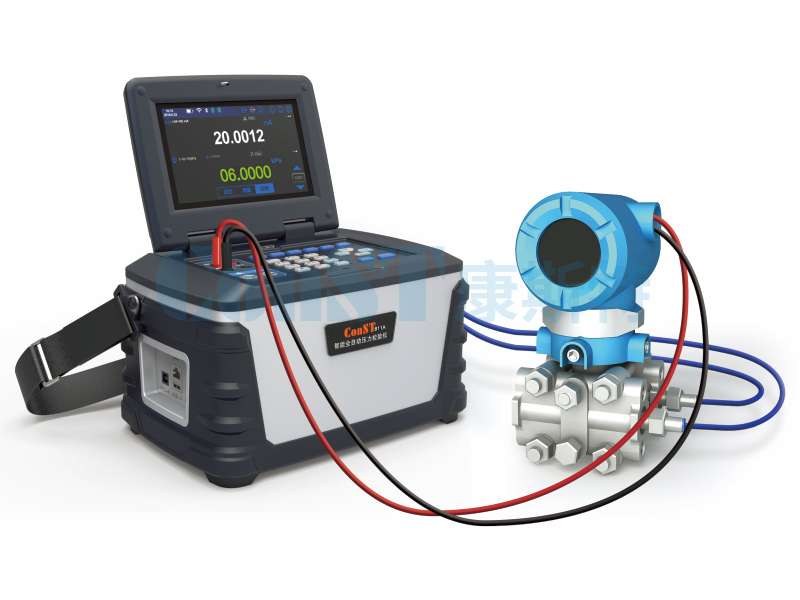

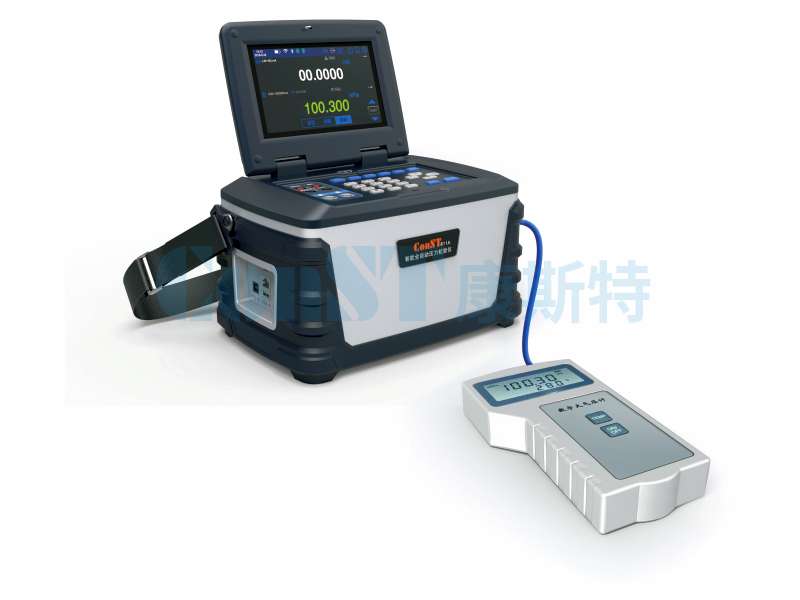

被檢儀表覆蓋壓力變送器、差壓變送器、壓力開關、數字壓力計、壓力傳感器、I/P控制器/定位器、HART/PROFIBUS PA總線設備、氣壓計、指針式一般壓力表、指針式精密壓力表等壓力儀表。

它可在現場、實驗室無縫切換，大幅提高計量、測試工程師的工作效率，廣泛應用在電力、石油、化工、制藥、計量、冶金、生物、食品、交通及汽車制造等領域。

ConST811A智能全自動壓力校驗儀選型表

功能特點ConST811A
氣壓版差壓版微差壓版氣象版
壓力發生範圍(-0.09 ~ 6)MPa(-95 ~ 250)kPa(-10 ~ 10)kPa(100 ~ 1200)hPa.a
控制穩定性（30S）≤0.003%FS≤0.003%FS

≤ 0.003%FS或0.05Pa，取大值

≤0.02hPa
目标壓力穩定
持續時間		> 5分鍾> 5分鍾> 5分鍾> 5分鍾
控制響應時間< 40秒< 30秒< 30秒< 30秒
控壓模塊數量2個 ，可更換2個，可更換2個，可更換内置1個，不可更換
壓力控制模塊一(0 ~ 6)MPa ，0.01/0.02級(-100 ~ 250)kPa，0.02級(-10 ~ 10)kPa, 0.02級(100 ~ 1200)hPa.a，0.01級
壓力控制模塊二選購1個或多個，最小250kPa，0.01/0.02級選購1個或多個，最小10kPa，0.02級選購1個或多個，最小500Pa，0.05級N/A
壓力類型表壓（可選購表絕壓切換功能）差壓差壓絕壓
外接CDP測量壓力●●●●
mA / V輸出●●●●
mA / mV / V測量●●●●
直流回路電源●●●●
壓力開關測試●●●●
數據存儲●●●●
任務管理●●●●
HART/PROFIBUS PA●●●●

 [1] 環境大氣壓爲100kPa.a時；實際壓力發生範圍受限于CDPM控壓模塊；
 [2] 控制穩定性基于壓力控制模塊的量程；
 [3] 控制響應時間爲不外加負載容積，且完成量程20%步進時。
 [4]詳見CDPM模塊式壓力校驗儀選型表。
 [5]作爲控壓模塊時，最大量程不能超過内置控壓模塊，模塊規格詳見選型表。
 [6]選購功能：基于内部大氣壓模塊，與CDPM配合實現表壓/絕壓的自由切換，該内部大氣壓模塊可校準，測量範圍爲(60~110)kPa.a，準确度爲±55Pa。

産品特點

■  壓力自動發生範圍最高到6MPa；

■  可快速更換控壓模塊（高精度版和氣象版除外）；

■  創新的的全自動壓力開關測試方法，最短檢測時間僅需1分鍾；

■  快速測試任務，無需輸入被檢信息即可執行，通過執行表格、誤差曲線快速判定被檢是否合格；

■  文檔化任務，完整的文檔化任務模式，任務自動運行、誤差自動分析、測試報告自動生成；

■  WiFi、LAN、USB、藍牙（BLE）等多種通信方式；

■  增強型總線功能，比手操器更方便：

     1）自動校準模式：811A支持變送器一般參數、校準參數的讀寫、調校，用戶可以最快速的找到相關功能（菜單位置固定），而無需象手操器那樣頻繁的翻頁查找（不同變送器，菜單位置不固定）；

     2）手操器模式：811A支持全功能手操器模式，在此模式下，變送器所有參數均可讀寫，用戶相當于獲得了一台昂貴的HART手操器和一台昂貴的PA通訊器；

■  電池可外部獨立充電，電池供電情況下典型工作時間爲12小時；

■  智能雲服務，遠程控制，提供有線以太網和無線WiFi兩種通訊方式接入ACloud雲服務：

1）支持通過OTA方式升級設備固件；

2）用戶通過Additel Link（提供手機APP、PC等多種客戶端方式）可以随時随地監控設備的實時運行狀态和數據，對設備進行監控和遠程控制；

■  智能診斷中心：

包含智能警鈴、實時故障列表、全面自檢測試、曆史故障日志查詢、一鍵自檢報告導出等功能，及時準确判斷設備問題，大幅減少用戶與廠家溝通成本；

■  外部雙測量模塊，将檢定能力大幅延伸：

用戶可以連接外部測量模塊，通過外部壓力泵加壓，完成手動的快速校準任務或文檔化任務。



電測指标

(環境溫度20℃±5℃，1年準确度)

項 目

範 圍

分辨力

指标

測量

mV測量

(-300 ~ 300)mV

1μV

±(0.008%RD + 6μV)

V測量

（自動量程）

(-5 ~ 5)V

20μV

±(0.008%RD + 100μV)

(-12 ~ 12)V

100μV

±(0.008%RD + 240μV)

(-30 ~ 30)V

100μV

±(0.008%RD + 600μV)

mA測量

(自動量程)

(-25 ~ 25)mA

0.1μA

±(0.008%RD + 1.0μA)

(-50 ~ 50)mA

0.1μA

±(0.008%RD + 2.0μA)

開關測量

機械開關、NPN型開關、PNP型開關

N/A

響應時間< 10ms

如果開關帶電，電壓範圍(3  ~ 30)V

輸出

電流輸出

(0 ~ 2.5)mA

0.05μA

±(0.008%RD + 0.2μA)

(2.5 ~ 25)mA

0.5μA

±(0.008%RD + 1.0μA)

電壓輸出

(0 ~ 16)V

250μV

±(0.008%RD + 0.5mV)

直流電源

(16 ~ 30)V

1V

1V步進，最大帶載70mA

總線通信

支持HART總線通信、PROFIBUS PA總線通信



CDPM模塊式壓力校驗儀選型表


類型

測量範圍

準确度等級

介質

破壞壓力

811A

微差壓版

811A

差壓版

811A

氣壓版

差壓

±500Pa

0.05

氣

30x

●



±1kPa

0.05

氣

50x

●



(0~1)kPa

0.05

氣

50x

●



±2.5kPa

0.02/0.05

氣

20x

●



(0~2.5)kPa

0.05

氣

20x

●



±5kPa

0.02/0.05

氣

10x

●



(0~5)kPa

0.02/0.05

氣

10x

●



±10kPa

0.02/0.05

氣

5x

●

●


(0~10)kPa

0.02/0.05

氣

5x

●

●


±16kPa

0.01 / 0.02 / 0.05

氣

3x


●


(0~16)kPa

0.01 / 0.02 / 0.05

氣

3x


●


±25kPa

0.01 / 0.02 / 0.05

氣

3x


●


(0~25)kPa

0.01 / 0.02 / 0.05

氣

3x


●


±40kPa

0.01 / 0.02 / 0.05

氣

3x


●


(0~40)kPa

0.01 / 0.02 / 0.05

氣

3x


●


±60kPa

0.01 / 0.02 / 0.05

氣

3x


●


(0~60)kPa

0.01 / 0.02 / 0.05

氣

3x


●


(-100~100)kPa

0.01 / 0.02 / 0.05

氣

3x


●


(0~100)kPa

0.01 / 0.02 / 0.05

氣

3x


●


(-100~160)kPa

0.01 / 0.02 / 0.05

氣

3x


●


(0~160)kPa

0.01 / 0.02 / 0.05

氣

3x


●


(-100~250)kPa

0.01 / 0.02 / 0.05

氣

3x


●

●

(0~250)kPa

0.01 / 0.02 / 0.05

氣

3x


●

●

表壓

(-100~400)kPa

0.01 / 0.02 / 0.05

氣

3x



●

(0~400)kPa

0.01 / 0.02 / 0.05

氣

3x



●

(-100~600)kPa

0.01 / 0.02 / 0.05

氣

3x



●

(0~600)kPa

0.01 / 0.02 / 0.05

氣

3x



●

(-0.1~1)MPa

0.01 / 0.02 / 0.05

氣

3x



●

(0~1)MPa

0.01 / 0.02 / 0.05

氣

3x



●

(-0.1~1.6)MPa

0.01 / 0.02 / 0.05

氣

3x



●

(0~1.6)MPa

0.01 / 0.02 / 0.05

氣

3x



●

(-0.1~2.5)MPa

0.01 / 0.02 / 0.05

氣

3x



●

(0~2.5)MPa

0.01 / 0.02 / 0.05

氣

3x



●

(-0.1~4)MPa

0.01 / 0.02 / 0.05

氣

2.5x



●

(0~4)MPa

0.01 / 0.02 / 0.05

氣

2.5x



●

(-0.1~6)MPa

0.01 / 0.02 / 0.05

氣

1.5x



●

(0~6)MPa

0.01 / 0.02 / 0.05

氣

1.5x



●

[1] 一年準确度，溫度自動補償範圍：0.01 級爲 (15~35)℃，其他爲 (0~50)℃；

[2] 傳壓介質要求爲無腐蝕性的氣體；

[3] 可定制其他規格，請聯系我們。

一般指标

項目

描述/指标

顯示

7英寸TFT觸摸屏

交互

同時支持彩屏觸控和鍵盤操作

供電

電池或DC27V專用适配器

電池

典型工作時間：12小時；

充電方式：随主機充電或獨立充電；

充電時長：小于5小時

壓力連接

通過連接台和軟管，可擴展爲M20×1.5快接内螺紋等規格，因版本不同而異。

電測連接

Φ4mm香蕉插孔

通信方式1

USB、LAN、WiFi和藍牙(BLE)

機身存儲

8G

屏幕快照

快速截屏并保存

任務管理

可管理1000個以上的任務(受存儲空間限制)

壓力單位

25個常用單位，5個用戶自定義單位

環境條件

使用溫度：(0~50)℃；

存儲溫度：(-20~70)℃；

環境濕度：<90%RH，非凝露；

大氣壓：(86~106)kPa

操作系統

WinCE

認證

CE

尺寸

長300mm×寬193mm×高192mm

重量

氣壓版、氣象版和高精度版：7.8kg；

微壓版、差壓版：6.8kg

注1：無線通信模塊可按要求移除。


訂購信息

常規産品通常爲現貨供應，受需求差異、定制化等因素影響，請聯系您的客戶經理獲取準确的産品供貨期。

物料編碼 名稱 型号 圖片 類型 說明 數量
/ ConST811A氣壓版裝箱清單 / / 标配 标配組件可能調整，請以實際收貨時的裝箱清單爲準。

ConST811A微差壓版裝箱清單

ConST811A氣壓版和高精度裝箱清單

ConST811A差壓版裝箱清單

 1件
/ 法定計量機構送檢服務 / / 選購 需要送檢至法定計量機構時選擇，用戶指定計量機構時以實際協議爲準。 1次

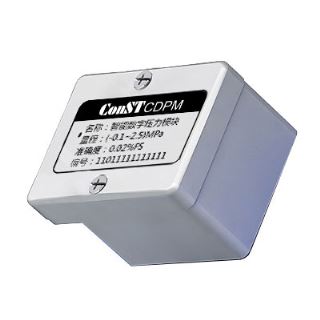

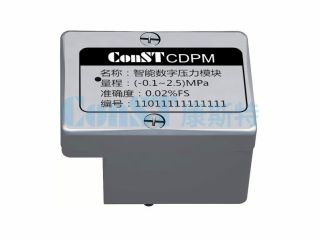

/ CDPM模塊式壓力校驗儀 CDPM
CDPM CDPM模塊式壓力校驗儀
選購 可更換的壓力模塊，用于控壓和壓力測量 按需
/ CDP模塊式壓力校驗儀 CDP
CDP CDP模塊式壓力校驗儀
選購 外接CDP壓力模塊，用于測量壓力 按需
1112900001 空盒氣壓表檢定箱 ConST129
ConST129 空盒氣壓表檢定箱
選購 (50～1300)hPa，配合811A氣象版，完成空盒氣壓表、氣壓傳感器(自帶供電)的檢測。 1台
1150100020 數據記錄軟件 Additel/LogⅡ / 選購 連接設備，實時讀取并記錄儀表測量值，生成曲線，并可導出至Excel格式 1台
/ 恒矩CNAS校準服務 / / 限免 限時免費 不需要送檢至法定計量機構時選擇，免1次出廠校準服務費，再免1次返廠周期校準服務費（出廠1年内有效）。 2次
/ ConST超級工具箱 /
/ ConST超級工具箱
免費 免費工具，内置多種物理量單位轉換、濕度換算及ITS-90溫标換算等衆多工具，提供微信小程序、手機浏覽器及Additel Link APP三種使用方式 1款

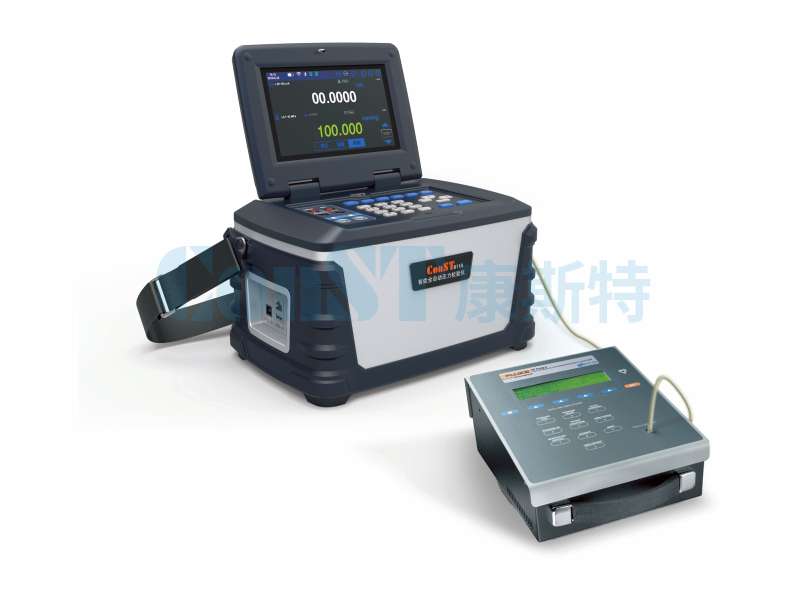

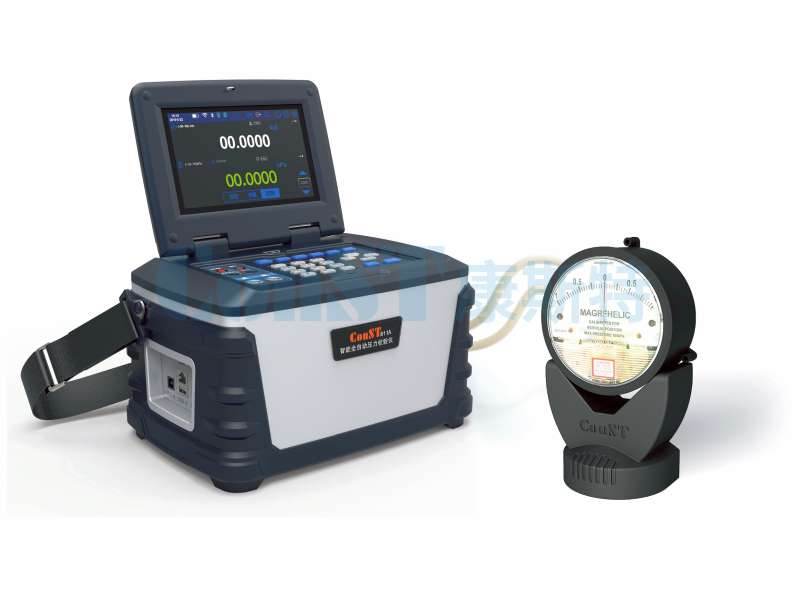

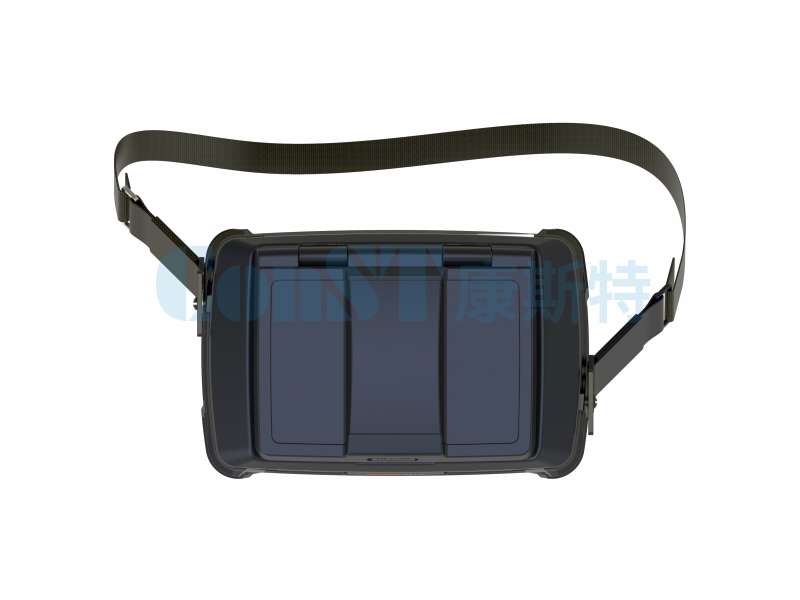

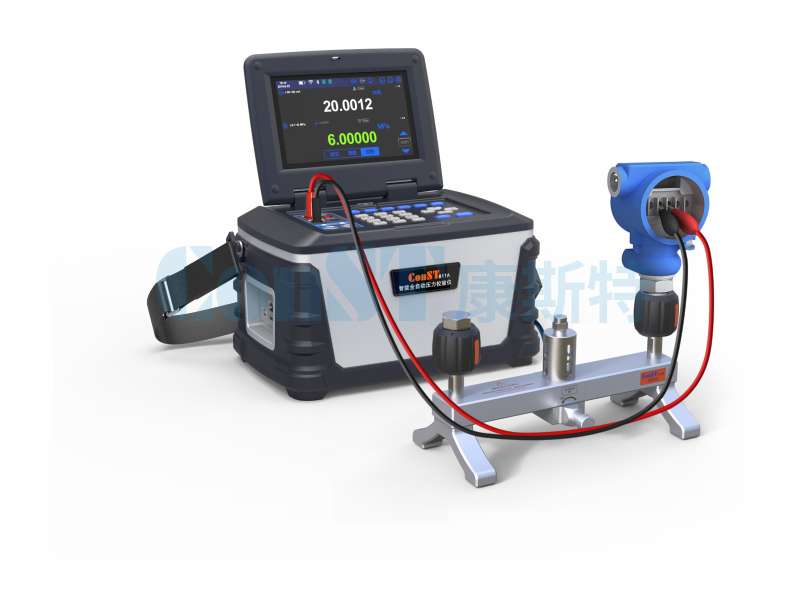

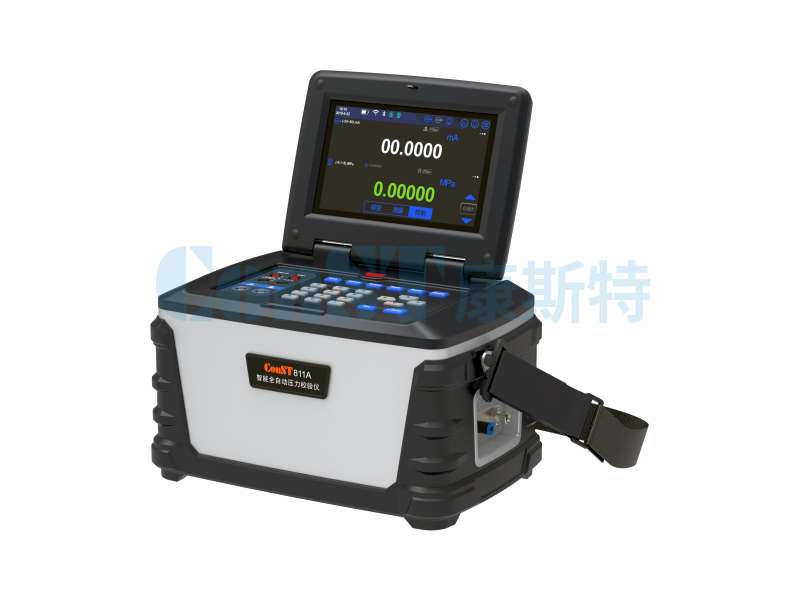

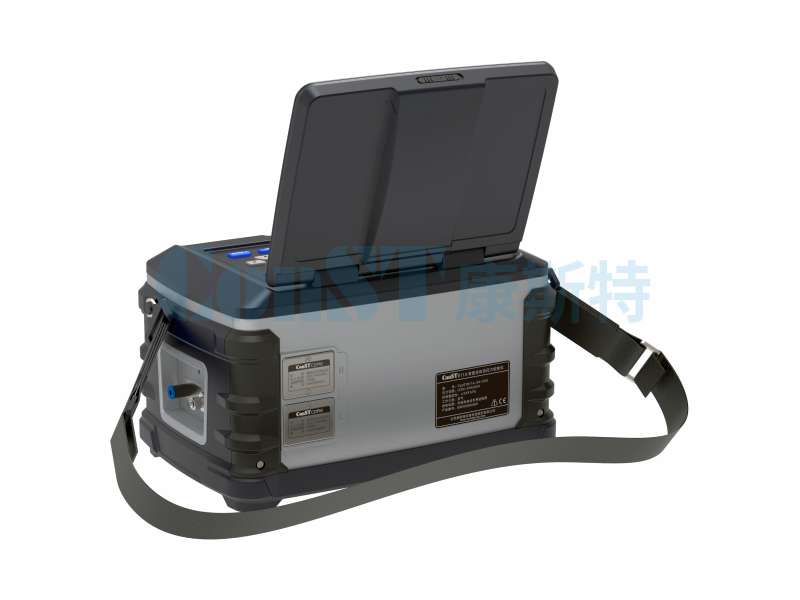

應用圖集

資料下載

名稱 版本 詳情鏈接
ConST811A氣壓産品固件 V1.0.0.64 查看詳情
ConST811A智能全自動壓力校驗儀使用說明書（氣體介質） 2301V04 查看詳情
ConST811A_DD庫 HART V1.0.1.10 查看詳情
ConST811A通訊指令集(氣體介質) V1.1 查看詳情

産品問答 我有問題

01 設備升級對所用U盤有什麽要求？
1、U盤應爲FAT32格式，如不是，需進行格式化處理，如圖所示。2、将升級所需固件，放入U盤根目錄價下。3、進入設備的升級頁面，選擇U盤升級，系統自動找到升級包并開始升級。（升級期間不可斷電）

點此查看詳情

02 ConST811A智能全自動壓力校驗儀（氣壓）在線提問
依據準确度等級計算最大允許誤差。ConST811A給的是滿量程精度，根據ConST811A的量程和準确度等級計算出最大允許誤差。标準器是否符合要求的依據：标準器的最大允許誤差絕對值不大于被檢精密表最大允許誤差絕對值的1/4。

點此查看詳情

03 ConST811A的負載容積是多少？
以下是811A造壓效率的典型測試數據，供參考。容積越大，造壓速度越慢，長時間時間可能造成泵體過熱保護。一般建議負載容積不超過500mL。

點此查看詳情

04 微差壓ConST811A控壓穩不住？
常見問題所在：811A隻安裝了一個壓力模塊，導緻另一個模塊的安裝口有洩露，壓力穩不住。使用注意事項：1、811A兩隻模塊必須都裝上；2、811A高低壓口必須和被檢的高低壓都連接上；3、連接時，用随産品配的連接管（螺紋接口的，藍管和黃管）；4、測試時，避免連接管震動（晃動），會引起壓力波動；5、環境溫 ……

點此查看詳情

05 ConST811A氣壓版可以使用外部壓源嗎？
在連接外部壓力模塊時，811A可作爲模塊顯示部分，壓力模塊可以連接外部壓源，僅作爲測量使用。如用戶希望使用811A接入真空泵等設備，并用811A控制到所需的壓力值，這樣是不可以的，如有相關需求，建議考慮800系列控制器。

點此查看詳情

06 ConST811A氣壓版工作噪音多大?
經樣機測試，ConST811A氣壓版，穩壓時在60分貝左右。

點此查看詳情

07 ConST811A氣壓型的所有版本都可以更換壓力模塊嗎？
并非所有的811A版本都支持CDPM的自由更換。1、811A的氣壓版、差壓版及微差壓版的第一個模塊，涉及産品自整定等功能，所以必須要配置。2、811A的氣壓版、差壓版及微差壓版的第二個模塊，其測量上限不能大于第一個模塊的測量上限，用戶可根據需要配置1個或多個模塊以滿足工作需要。3、811A的氣象版， ……

點此查看詳情

08 ConST811A氣壓版可以做到7MPa嗎？
可以。爲适應國内标準，811A氣壓版常規産品的上限被設定爲6MPa，用戶可根據自己的實際需要，定制7MPa版本的811A。

點此查看詳情
