ConST811A智能全自動壓力校驗儀（液壓） 液壓100MPa，0.01或0.02級

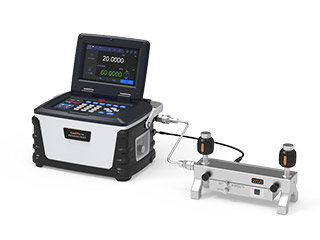

ConST811A智能全自動壓力校驗儀（液壓）

ConST811A内置自動壓力源和标準壓力模塊，可以準确輸出用戶所需要的壓力值，使用任務模式，可以按照您預設的條件自動工作，如果您有現場、實驗室壓力自動校準檢測需求，使用ConST811A将會大幅度提高您的工作效率。

  • CE
  • HART
  • PA

産品編碼: ConST811A

産品标簽: PROFIBUS PA HART 0.02級 0.01級 60MPa

技術咨詢 索取報價 預約産品演示

産品視頻

産品詳情

主要特點

■ 液壓全自動，最高至100MPa，可定制70MPa等版本；

■ 準确度等級0.01、0.02級。

産品概述

ConST811A内置自動壓力源和标準壓力模塊，可以準确輸出用戶所需要的壓力值，使用任務模式，可以按照您預設的條件自動工作，如果您有現場、實驗室壓力自動校準檢測需求，使用ConST811A将會大幅度提高您的工作效率。

ConST811A可以直接檢測HART/PROFIBUS PA智能壓力變送器、一般壓力變送器、壓力開關、數字壓力計、壓力傳感器、I/P控制器/定位器、指針式一般壓力表、指針式精密壓力表等絕大多數壓力儀表。

ConST811A可在現場和實驗室無縫切換，大幅提高計量、測試工程師的工作效率，廣泛應用于電力、石油、化工、計量、冶金、生物、食品、交通及汽車制造等領域。

功能特點

智能控制

準确度等級

帶載能力

壓力連接

續航能力

工作無紙化

自維護

雙模式HART通信

可直接維護和校準HART壓力變送器，無需任何其他設備和其他工具。提供HART自動校準模式和手操器模式，雙模式HART通信功能，不僅爲被測設備提供高效、便利的互操作模式，還支持訪問設備全功能。

自動校準模式

手操器模式

超快速壓力開關檢定

産品選型

型号ConST811AConST811A

壓力自動發生範圍

（0～100）MPa

（0～60）MPa

工作介質

癸二酸二異辛酯

癸二酸二異辛酯

内置控壓模塊

1個，不可更換

1個，不可更換

模塊測量範圍1

（0～100）MPa，0.01級

（0～60）MPa，0.02級

模塊測量範圍2

（0～40）MPa，0.01級

（0～25）MPa，0.02級

壓力類型

表壓

表壓

控制穩定性（30S）≤0.005%FS≤0.005%FS
目标壓力穩定持續時間＞5分鍾＞5分鍾
控制響應時間＜30秒＜30秒

外接CDP模塊控壓

●

●

mA / V輸出

●

●

mA / mV / V測量

●

●

DC24V

●

●

壓力開關測試

●

●

無紙化

●

●

HART/PROFIBUS PA

●

●

[1] 保證指标範圍0.01級爲(15 ~ 35)℃，其他爲(0 ~ 50)℃，1年準确度；

[2] 水介質版本詳見：ConST811A智能全自動壓力校驗儀（水介質）；

[3] 可定制70MPa、100MPa版本，可内置(0~70/100)MPa、(0~25/40)MPa雙量程0.01級或0.02級模塊，請聯系我們獲取詳情。

外接控壓模塊（CDP模塊式壓力校驗儀）選型表

測量範圍

準确度等級

壓力類型

工作介質

(0～6)MPa

0.01 / 0.02

表壓

氣體/液體

(0～10)MPa

0.01 / 0.02

表壓

氣體/液體

(0～16)MPa

0.01 / 0.02

表壓

氣體/液體

(0～25)MPa

0.01 / 0.02

表壓

氣體/液體

(0～40)MPa

0.01 / 0.02

表壓

氣體/液體

(0～60)MPa

0.01 / 0.02

表壓

氣體/液體

注：保證指标範圍0.01級爲(15 ~ 35)℃，其他爲(0 ~ 50)℃，1年準确度

電測指标

環境溫度20℃±5℃，1年準确度

項目

範圍

分辨力

指标

測量

mV測量

(-300～300)mV

1µV

±(0.008%RD+6µV)

V測量

(自動量程)

(-5～5)V

20µV

±(0.008%RD+100µV)

(-12～12)V

100µV

±(0.008%RD+240µV)

(-30～30)V

100µV

±(0.008%RD+600µV)

mA測量

(自動量程)

(-25～25)mA

0.1µA

±(0.008%RD+1.0µA)

(-50～50)mA

0.1µA

±(0.008%RD+2.0µA)

開關測試

機械開關、

NPN型開關、PNP型開關

N/A

響應時間<10ms

如果開關帶電，電壓範圍(3～30)V

輸出

電流輸出

(0～2.5)mA

0.05µA

±(0.008%RD+0.2µA)

(2.5～25)mA

0.5µA

±(0.008%RD+1.0µA)

電壓輸出

(0～16)V

250µV

±(0.008%RD+0.5mV)

電源輸出

(16～30)V

1V

步進值1V，最大帶載70mA

總線通訊

支持HART總線通信、Profibus PA總線通信

一般指标

項目

規格

控制穩定性

≤0.005%FS

壓力類型

表壓

工作介質

癸二酸二異辛酯

最大外部負載容積

推薦50mL，最大80mL@60MPa，60mL@100MPa

儲液箱

最大儲液量350mL，按壓式通大氣口，過濾器可快速更換

目标壓力穩定持續時間

＞5分鍾

控制響應時間

＜30秒（20MPa步進、外部負載容積10mL時）

輸出壓力接口

M20×1.5快接内螺紋

顯示

7英寸TFT觸摸屏

交互

同時支持彩屏觸控和鍵盤操作

供電

專用锂電池或DC28V專用适配器

額定功率30W

電池

典型工作時間：大于12小時；

充電方式：随主機充電或獨立充電；

充電時長：小于5小時

壓力連接

M20×1.5快接内螺紋

電測連接

Φ4mm插孔

通信方式1

USB、LAN、WiFi和藍牙(BLE)

屏幕快照

快速截屏并保存

任務管理

可管理1000個以上的任務

環境條件

使用溫度：(0～50)℃；

存儲溫度：(-20～70)℃；

環境濕度：<90%RH，非凝露；

大氣壓：(60～106)kPa

操作系統

WinCE

認證

CE

尺寸

長300mm×寬220mm×高192mm

重量

12.8kg

注1：無線通信模塊可按要求移除。

訂購信息

常規産品通常爲現貨供應，受需求差異、定制化等因素影響，請聯系您的客戶經理獲取準确的産品供貨期。

物料編碼 名稱 型号 圖片 類型 說明 數量
/ ConST811A液壓版裝箱清單 / / 标配 标配組件可能調整，請以實際收貨時的裝箱清單爲準。

ConST811A液壓版裝箱清單

 1件
/ 法定計量機構送檢服務 / / 選購 需要送檢至法定計量機構時選擇，用戶指定計量機構時以實際協議爲準。 1次
/ CDP模塊式壓力校驗儀 CDP
CDP CDP模塊式壓力校驗儀
選購 外接CDP壓力模塊，用于測量壓力 按需
1150100020 數據記錄軟件 Additel/LogⅡ / 選購 連接設備，實時讀取并記錄儀表測量值，生成曲線，并可導出至Excel格式 1台

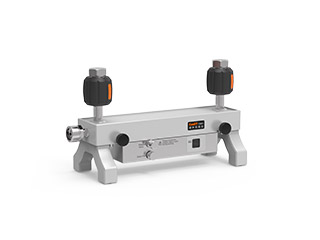

1110600206 連接台 ConST104H
ConST104H 連接台
選購 與ConST811A液壓版/水介質版配合使用，含自動回零器，（0～100）MPa，液體，兩個M20*1.5内螺紋快接頭。 1台
/ 恒矩CNAS校準服務 / / 限免 限時免費 不需要送檢至法定計量機構時選擇，免1次出廠校準服務費，再免1次返廠周期校準服務費（出廠1年内有效）。 2次
/ ConST超級工具箱 /
/ ConST超級工具箱
免費 免費工具，内置多種物理量單位轉換、濕度換算及ITS-90溫标換算等衆多工具，提供微信小程序、手機浏覽器及Additel Link APP三種使用方式 1款

資料下載

名稱 版本 詳情鏈接
ConST811A液壓産品固件 V1.1.0.56 查看詳情
ConST811A智能全自動壓力校驗儀（液壓）使用說明書 2305V02 查看詳情
ConST811A_DD庫 HART V1.0.1.10 查看詳情
ConST811A液壓版通訊指令集 1.0_20221017 查看詳情

産品問答 我有問題

01 設備升級對所用U盤有什麽要求？
1、U盤應爲FAT32格式，如不是，需進行格式化處理，如圖所示。2、将升級所需固件，放入U盤根目錄價下。3、進入設備的升級頁面，選擇U盤升級，系統自動找到升級包并開始升級。（升級期間不可斷電）

點此查看詳情

02 如果被檢表比較髒的話，ConST811A液壓版的介質是否好清理？
ConST811A液壓版内置自動換液功能，爲保證設備正常工作，當工作介質渾濁或存在可見的雜質時，應及時更換介質。如果被檢表比較髒，建議每檢100塊表換一次介質。

點此查看詳情

03 ConST811A檢定一塊壓力表需要多長時間？可以同時檢定幾塊？
第一個問題，關于檢測速度：811A液壓版具有較快的控壓速度、較短的控制響應時間、較小的控制穩定性等良好特性，在同時檢測4台60MPa、1.6級、Y100型一般壓力表的典型情況下，上、下行程實驗累計時間約爲3分鍾。第二個問題，關于負載量：811A液壓版的負載容積，推薦50mL、最大80mL，以每台一般 ……

點此查看詳情

04 ConST811A液壓版可以使用哪些介質？
常規型的ConST811A采用癸二酸二異辛酯作爲傳壓介質，和高壓液體活塞壓力計采用的介質相同，該介質屬于耗材，在當地的化工用品店或京東、天貓等在線商城均可買到。不建議您使用變壓器油等液體作爲傳壓介質，這會影響産品的指标。水介質的ConST811A推薦使用二次蒸餾水作爲傳壓介質，可使用蒸餾水（推薦）、 ……

點此查看詳情

05 ConST811A液壓版最小可連接的壓力模塊測量範圍是多少？
ConST811A液壓版，最小可連接的壓力模塊爲（0~6）MPa，産品的起始控壓點爲0.6MPa，0.6MPa以下壓力點，不保證控制穩定性指标。

點此查看詳情
