ConST801智能識别裝置是康斯特最新推出的一般壓力表、數字壓力計的自動讀數裝置，它将壓力連接、機器學習、圖像處理等技術高度融合，配合康斯特智能壓力控制器和ACal壓力檢定校準系統軟件，可全自動、準确地檢定一般指針壓力表和數字壓力計，全程無需人工幹預，大幅提高了檢定效率。特别适合于計量機構、校準公司、各行業儀表車間等單位或部門高效地完成周期性、重複性、大批量的計量檢定工作。

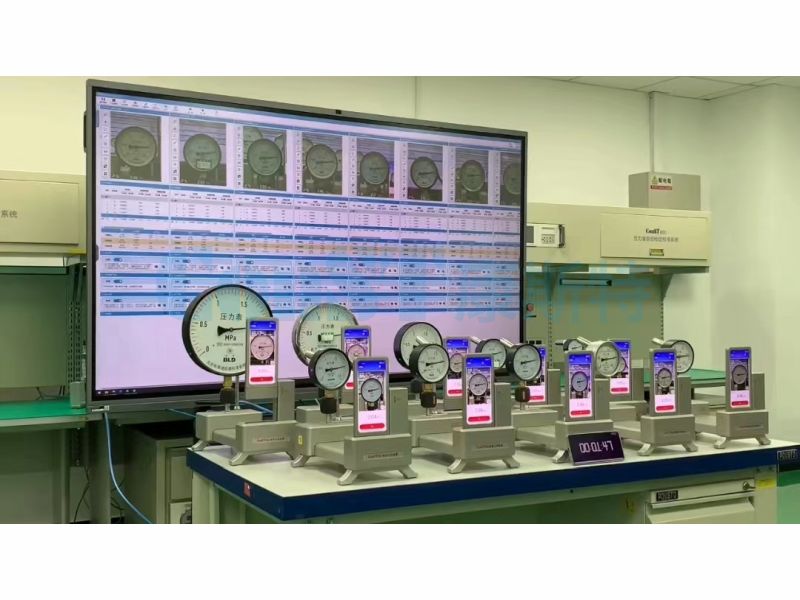

■ 全自動檢定，與智能壓力控制器、全自動壓力校驗儀和ACal壓力檢定校準軟件組成全自動檢定系統
■ 配套超快速接頭
■ 無需額外光源，自動采集圖像并快速、準确地識别一般壓力表示值
■ 自研AMetis智能識别引擎，識别率高，算法庫可升級
■ 智能判别并自動跟蹤被檢表中心位置
■ 支持語音方式快速輸入被檢儀表編号、生産廠家等信息
■ 自動輕敲
■ 支持掃碼，自動從ACal數據庫中獲取被檢儀表信息
■ 支持識别指針壓力表表盤上的儀表信息，提升信息錄入效率
■ 支持指針壓力表檢定時自動輕敲
■ 支持指針壓力表雙圈刻度标度的自動識别及手動切換
■ 支持數字表多測量值的自動識别及手動切換
■ 氣體版标配ConST101-1自動氣液分離器：被檢表殘餘液體在每次檢定時均有效排空，避免進入氣體控制器管路
■ 液體版标配ConST101-2自動回零器：有效提高液體回零能力，零點控制無需人工參與，真正的全自動檢定
項目 | ConST801-1智能識别裝置（氣體） | ConST801-2智能識别裝置（液體） |
壓力範圍 | （-0.1～25）MPa | （0～70）MPa |
安全壓力 | <37.5MPa | <105MPa |
工作介質 | 氮氣或壓縮空氣 | 液體 |
壓力入口 | G1/4外螺紋（帶70μm濾芯）,标配ConST101-1自動氣液分離器1 | G1/4快接外螺紋（帶70μm濾芯），标配ConST101-2自動回零器2 |
壓力連接 | M20 X 1.5超快接内螺紋 | |
壓力排放 | 支持自動壓力排放 | |
顯示屏 | 6.5英寸IPS觸控屏 | |
攝像頭 | 高清攝像頭，支持自動變焦、對焦 | |
工作環境 | 工作溫度：(0～40)℃； 存儲溫度：(-20～70)℃； 相對濕度：<90%（無凝露） | |
供電要求 | 專用适配器供電，（100～240）VAC、（50/60）Hz轉20V、1.8A | |
通信 | WLAN、LAN | |
尺寸 | 寬190mm×高272mm×深358mm | |
重量 | 5kg | |
注：【1】多台ConST801智能識别裝置（氣體）級聯使用時，隻需配置一台ConST101-1自動氣液分離器；
【2】多台ConST801智能識别裝置（液體）級聯使用時，隻需配置一台ConST101-2自動回零器。
【3】無線通信模塊可按要求移除。
項目 | 識别模塊 |
識别引擎 | 自研AMetis識别引擎，自建萬張測試數據集 |

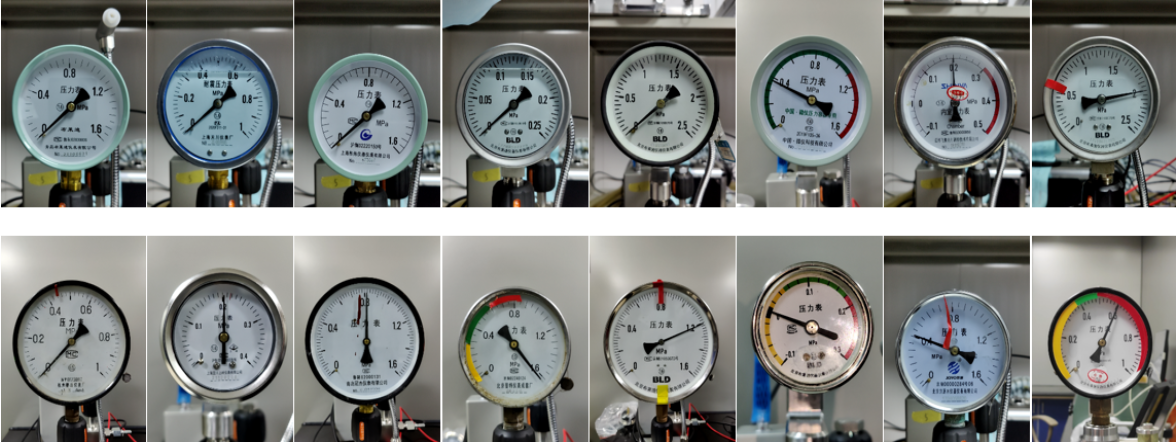

指針式壓力表識别能力 | 單指針單刻度、單指針雙刻度标尺規格的一般指針壓力表 表盤大小：Φ40mm～Φ250 mm 精度等級：≥1.0級 讀數精度：優于1/5分格 識别率：高達98.5%，更多識别率信息詳見下表說明 |
數字壓力計識别能力 | 識别率：識别率高達99.4%，更多識别率信息詳見下表說明。 注：手持式或台式的數字壓力計無法安裝到本産品上測試，可選擇AI-Reader智能讀數儀APP方案。 |
識别速度 | （2~3）幀/秒 |
工作模式 | 邊緣計算，離線工作 |
升級方式 | 随産品固件快捷升級 |
掃碼檢表 | 支持自動識别10多種常見的條形碼、二維碼，掃碼後從ACal軟件數據庫自動獲取被檢壓力表信息，提高信息錄入效率。 |
項目 | 識别率說明 |

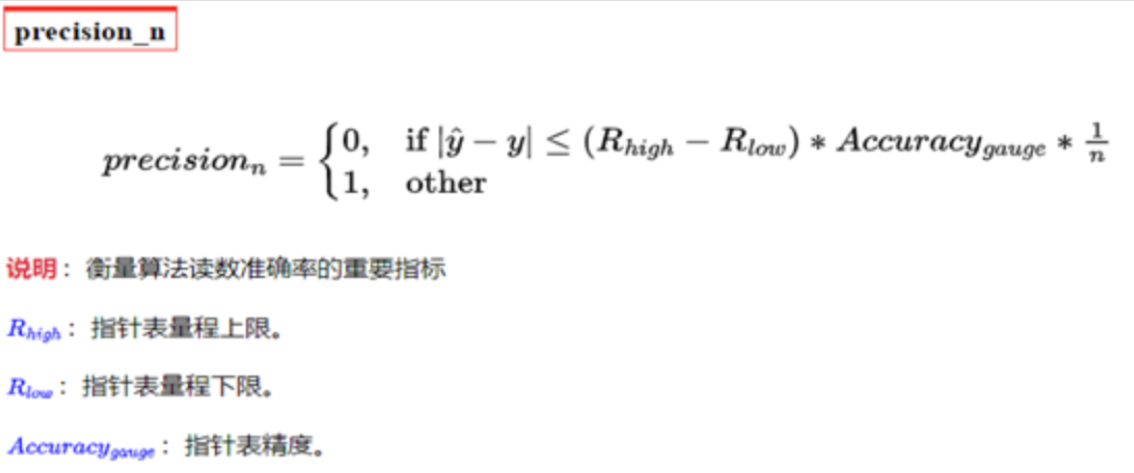

計算公式 |
|
識别率 | n=1時，precision=98.5% n=2時，precision=97.7% n=3時，precision=96% |
項目 | 識别率說明 |
計算公式 | 識别值=屏顯值 |
識别率 | precision=99.4% |
注：以上識别率指标基于現有數據集測試結果統計得出，嚴重光線幹擾無法讀數的圖像不計入統計結果。
ACal壓力檢定/校準系統軟件是一款面向全球銷售的專業檢定、校準軟件平台，支持10餘種壓力儀表的檢定、校準功能；軟件支持在網絡環境下運行，多用戶協同工作；軟件的檢定過程、數據計算過程、出具的證書均符合國家檢定規程；軟件界面簡潔友好，操作風格統一，支持觸控操作，學習成本低，讓檢定人員快速上手開始計量工作。
ConST801智能識别裝置需搭配ACal軟件使用，軟件選型表如下：
類型 | 物料編碼 | 型号 | 規格型号 |
基礎軟件【1】 | 1150100040 | ACAL-P-NET | 網絡版壓力基礎軟件 |
1150100042 | ACAL-P-PRO | 專業版壓力基礎軟件 | |
功能模塊 | 1150100043 | ACAL-P-101 | 普通指針壓力表 |
1150100046 | ACAL-P-104 | 數字壓力計 | |
1150100030 | ACAL-P-113 | 智能壓力識别模塊【2】 | |
網絡版客戶端連接許可 | 1150100041 | ACAL-NET-900 | 客戶端連接許可【3】 |
智能讀數儀APP | 1150100232 | AIReader | 安卓版手機APP，用于配合ACal，實現數字式壓力表的自動識别 |
【1】ACAL-P-PRO和ACAL-P-NET兩款基礎軟件二選一即可。
【2】ACAL-P-113智能壓力識别模塊爲必選項目，否則無法在ACal軟件使用ConST801智能識别裝置。已購買指針壓力表或數字壓力計模塊的專業版或網絡版用戶，需追加購買ACAL-P-113模塊後才能使用ConST801智能識别裝置，識别對應項目的被檢儀表。
【3】ACal網絡版軟件默認允許3個客戶端登入軟件，需要更多客戶端請按需購買ACal-NET-900，例如需要5個客戶端同時登入ACal，銷售員下單時需要再購買2個ACal-NET-900。
常規産品通常爲現貨供應，受需求差異、定制化等因素影響，請聯系您的客戶經理獲取準确的産品供貨期。
| 物料編碼 | 名稱 | 型号 | 圖片 | 類型 | 說明 | 數量 |
|---|---|---|---|---|---|---|
| / | ConST801系列産品裝箱清單 | / | / | 标配 | 标配組件可能調整，請以實際收貨時的裝箱清單爲準。 | 1套 |
| 1110483700 | 智能識别裝置 | ConST801-1 | / | 選購 | （-0.1～25）MPa，氣體；含ConST101-1自動氣液分離器，适用于ConST820/821/822 | 1 |
| 1110483701 | 智能識别裝置 | ConST801-1 | / | 選購 | （-0.1～25）MPa，氣體；含ConST101-1自動氣液分離器，适用于ConST811A氣體版 | 1 |
| 1110483702 | 智能識别裝置 | ConST801-2 | / | 選購 | （0～70）MPa，液體；含ConST101-2自動回零器，适用于ConST836 | 1 |
| 1110483704 | 智能識别裝置 | ConST801-2 | / | 選購 | （0～70）MPa，液體；含ConST101-2自動回零器，适用于ConST811A液體版 | 1 |
| 1110483703 | 智能識别裝置 | ConST801 | / | 選購 | 僅主機，适用于級聯和已經有ConST101-1/101-2的情況，下單時必須備注氣體或液體介質 | 1 |
| 1810298565 | 軸向表轉接座 | 916-012 | / | 選購 | M20*1.5外轉90度快接頭M20*1.5内，适用于ConST801被檢表爲軸向表 | 1個 |
| 1810298566 | 三通接頭 | 916-013 | / | 選購 | 快接頭G1/4内轉一個接頭G1/4外，一個接頭外7/16-20UNF，适用于ConST801多台級聯 | 1個 |
| 1810298573 | 三通連接管 | 916-014 | / | 選購 | 70MPa、一接頭内G1/4、一接頭内7/16-20UNF，一接頭外7/16-20UNF、内徑2.5mm，适用于ConST801三台及以上級聯連接，用量爲級聯台數N-2 | 1組 |
| 1810298575 | 直角連接管 | 916-015 | / | 選購 | 70MPa、一接頭内G1/4、一接頭内7/16-20UNF、内徑2.5mm，适用于ConST801最後一級級聯 | 1組 |
| 1810298574 | 壓力連接管 | 916-016 | / | 選購 | 70MPa、兩接頭内G1/4、内徑2.5mm，适用于ConST811A液壓版+ConST101-2+ConST801連接 | 1組 |
| 1220300485 | 轉接頭M20*1.5外-M10*1内 | QB001.02.013 | / | 選購 | 适用于ConST801被檢表接頭螺紋爲M10*1外 | 1個 |
| 1220300486 | 轉接頭M20*1.5外-M14*1.5内 | QB001.02.014 | / | 選購 | 适用于ConST801被檢表接頭螺紋爲M14*1.5外 | 1個 |
| / | 智能讀數儀APP | AIReader | / | 選購 | 可安裝在安卓手機上，用于配合ACal（必選ACal專業版或以上壓力基礎軟件、數字壓力表檢定模塊及智能識别模塊），實現數字式壓力表的自動識别。 | / |
重要提示：
本頁内容基于最高配置、最全功能的産品，但因版本不同、産品改進、技術更新、方案定制等原因，部分内容如功能、指标及配附件等可能與最終産品存在差異，請以實際訂單和交付信息爲準，感謝您的理解，請聯系我們獲取詳情。
